Cargador de herramientas Hypatia AA00-CJ1-003C – magazín lineal 9+sonda ISO50

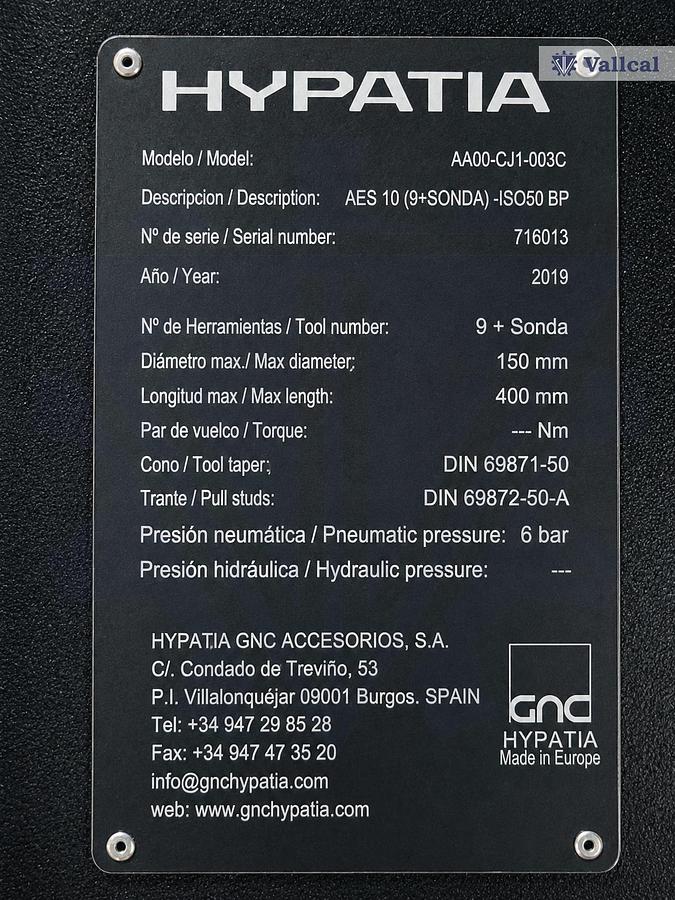

El cargador de herramientas Hypatia AA00-CJ1-003C es un magazín lineal de accionamiento neumático diseñado para centros de mecanizado CNC con cono ISO50. Fabricado en 2019 por GNC Hypatia Accesorios, S.A. —fabricante español especializado en sistemas de cambio automático de herramienta—, responde a la configuración AES 10 con nueve posiciones de herramienta más una posición adicional para sonda de medición.

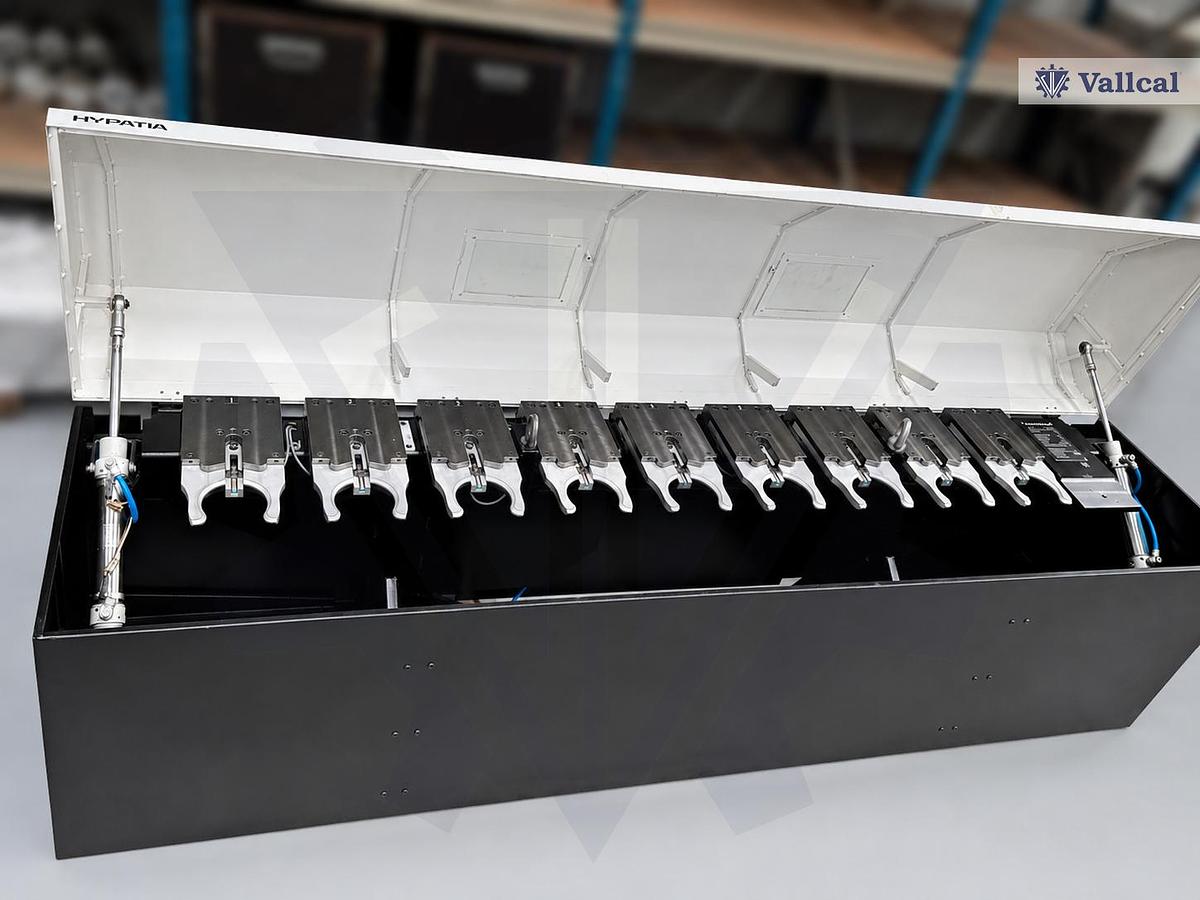

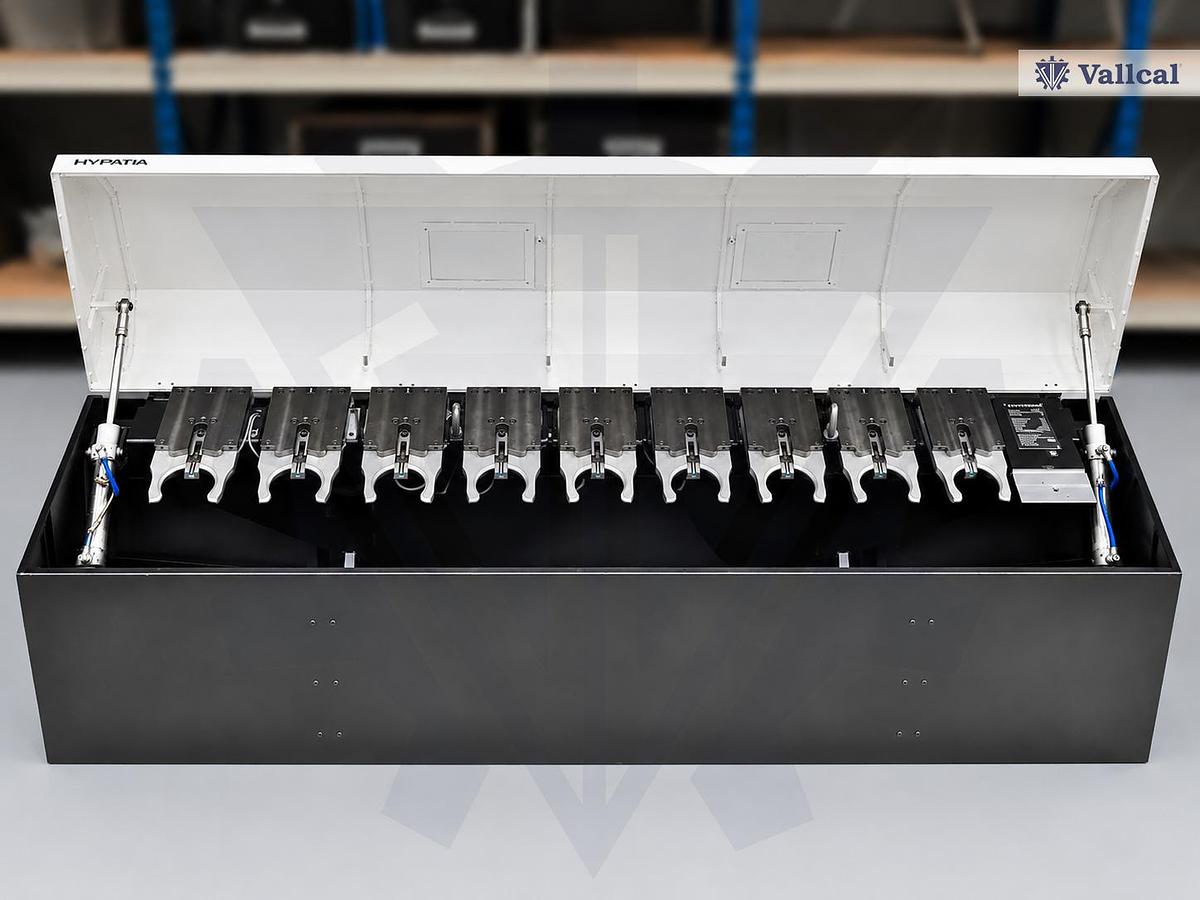

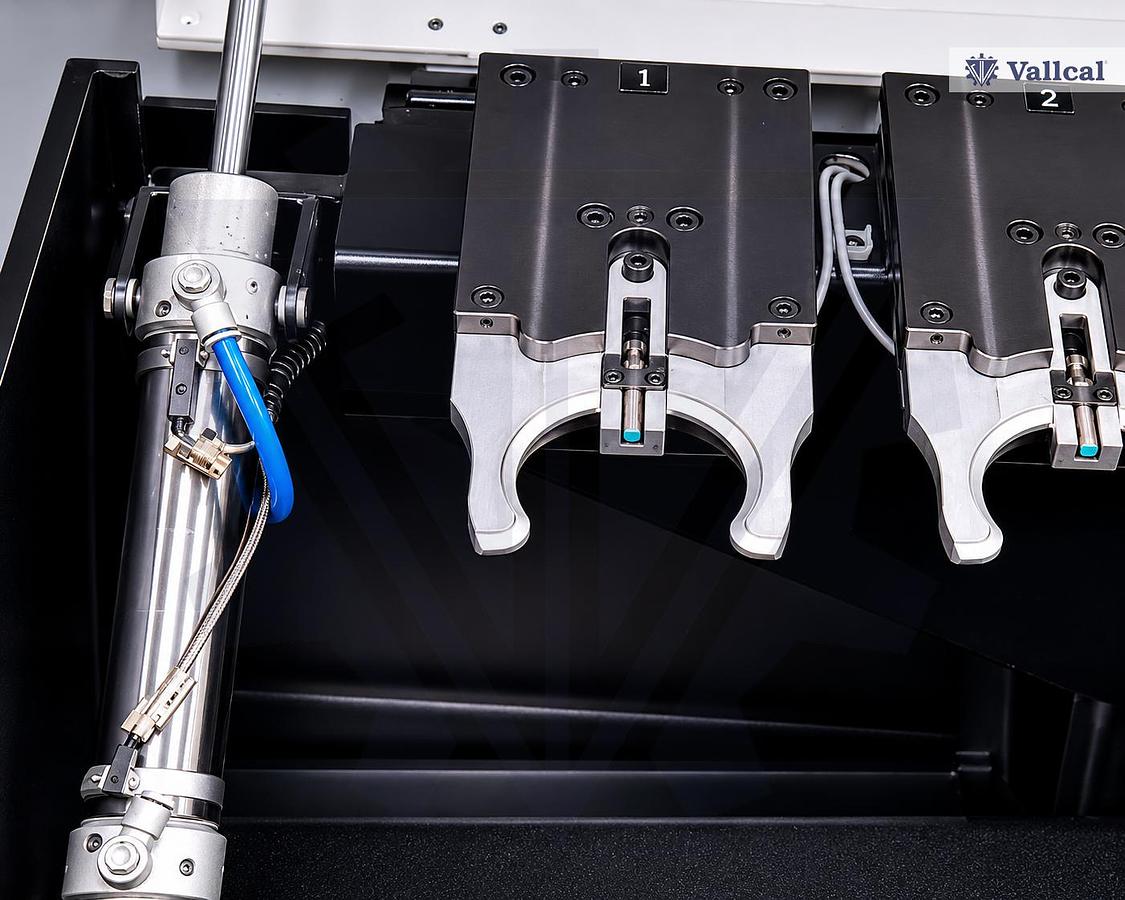

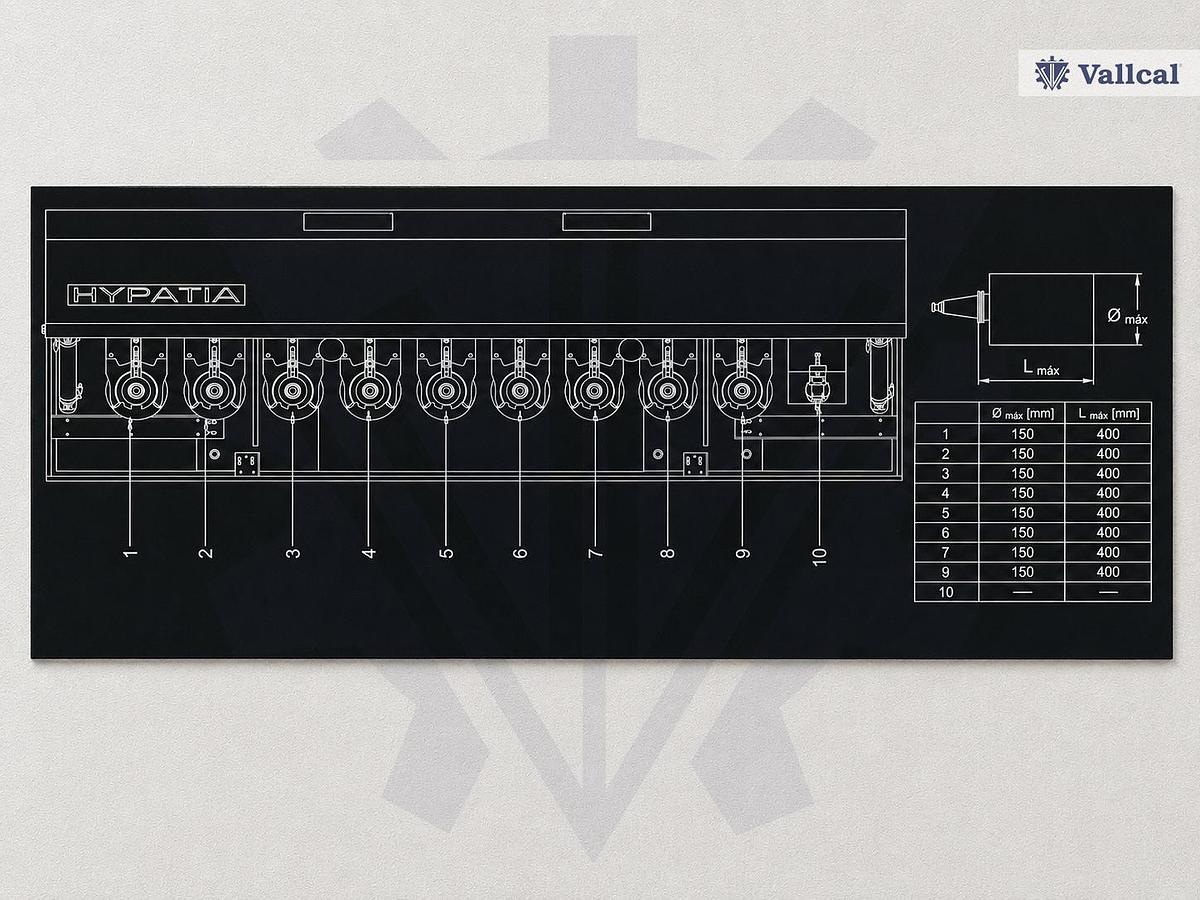

El sistema trabaja con cono DIN 69871-50 y tirante DIN 69872-50-A, admitiendo herramientas de hasta 150 mm de diámetro máximo y 400 mm de longitud máxima. La alimentación neumática opera a 6 bar, sin requerimiento de circuito hidráulico. La estructura del magazín, de construcción robusta con tapa de protección articulada, aloja los portaherramientas en garras individuales numeradas, lo que facilita la identificación y el mantenimiento de cada posición.

Este tipo de cargador de herramientas se integra habitualmente como accesorio independiente o de reposición en fresadoras CNC, centros de mecanizado vertical y horizontal, y transfer de mecanizado que operan con cono ISO50. Su configuración de nueve herramientas más sonda lo hace especialmente adecuado para aplicaciones de mecanizado con ciclos de control dimensional en proceso, donde la posición de sonda permite verificar cotas sin interrumpir el programa.

Es una solución de interés para talleres de mecanizado que necesitan ampliar la capacidad de almacenamiento de herramientas de una máquina existente, así como para integradores de máquina que trabajan con equipos ISO50 y requieren un magazín externo fiable de fabricación europea.
