Rectificadora de pórtico EQUIPTOP Serie EDG nueva

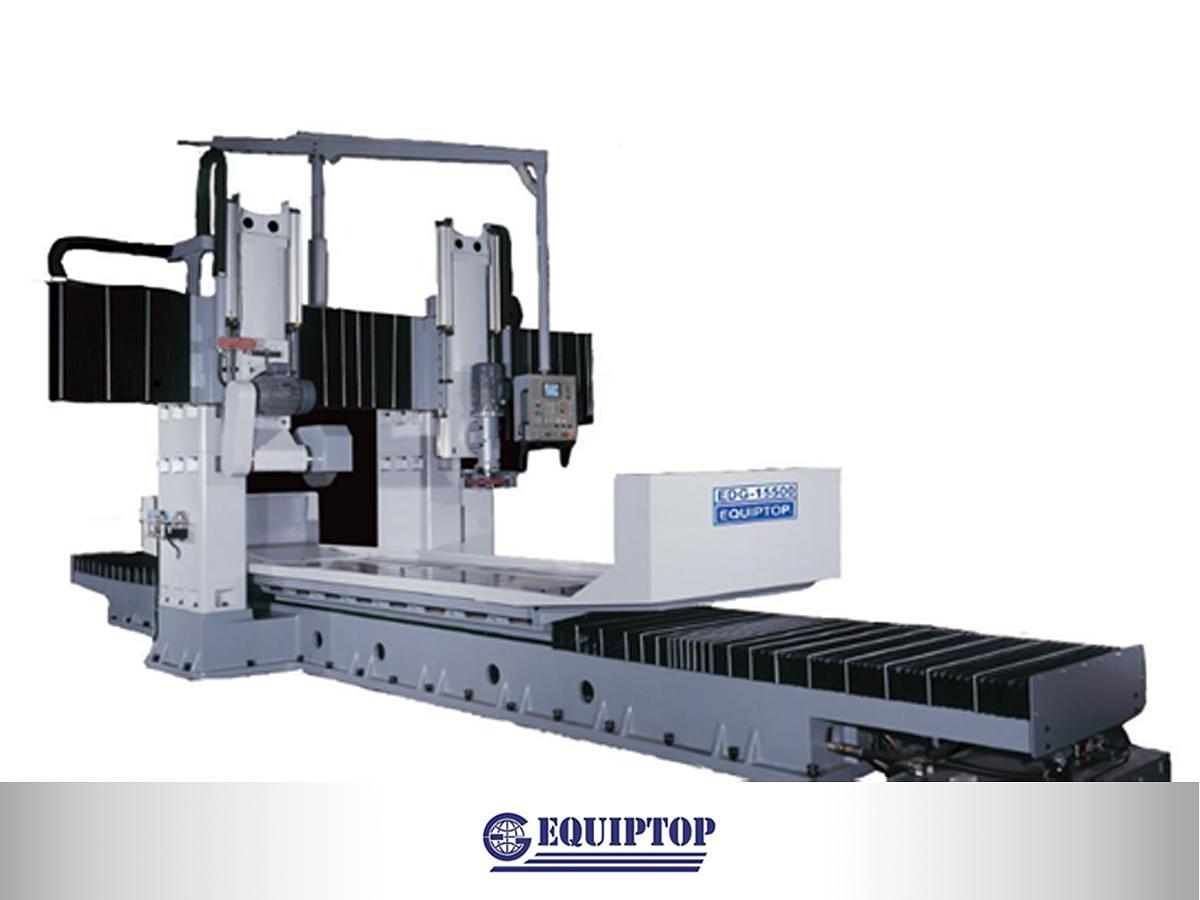

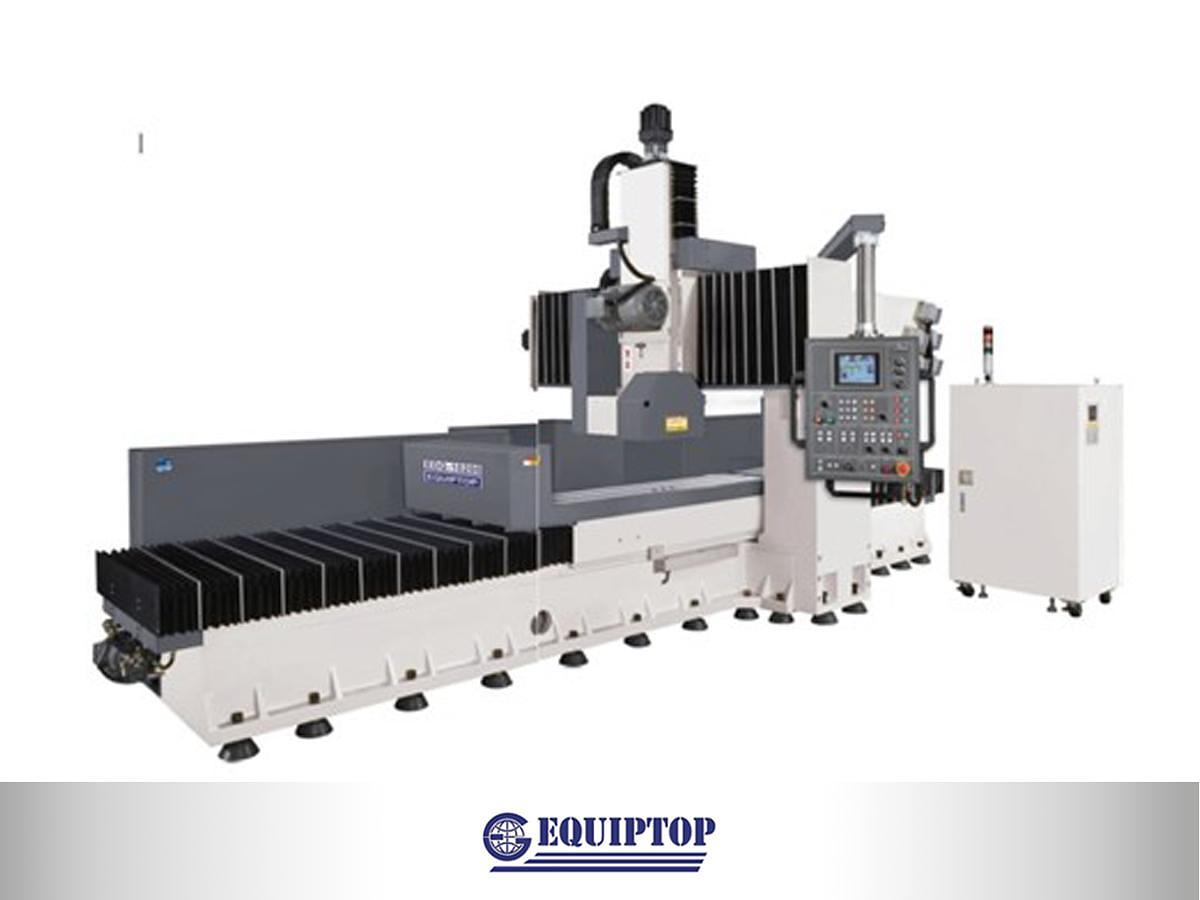

La serie EDG de EQUIPTOP comprende rectificadoras de pórtico de doble columna diseñadas para el rectificado plano de grandes superficies con altas cargas de trabajo. La gama se articula en cuatro familias según el ancho de mesa —800, 1.000, 1.200 y 1.500 mm— con longitudes de trabajo de hasta 5.000 mm y capacidad de carga de mesa de hasta 8.000 kg, cubriendo desde piezas de tamaño medio hasta componentes estructurales de gran formato.

La mesa se desplaza mediante accionamiento hidráulico sobre guías tipo doble "V" de gran sección, con velocidad longitudinal regulable de 5 a 25 m/min. El cabezal horizontal monta muela de Ø510 × 75 mm y gira a 1.150 rpm, con motor de 15 CV en las series 8, 10 y 12 —ampliable a 20 CV— y de 20 CV en la serie 15 —ampliable a 25 CV—. La penetración vertical del cabezal de muela se controla mediante volante manual (MPG) con tres resoluciones seleccionables: 0,001 / 0,01 / 0,1 mm por impulso.

El avance transversal automático varía de 0 a 35 mm por incremento en las series 8-12, y de 0 a 50 mm en la serie 15, con velocidad transversal máxima de 3.000 mm/min en las primeras y 2.000 mm/min en la serie 15. La distancia entre columnas alcanza los 2.050 mm en los modelos mayores. El sistema incorpora lubricación automática de guías, acoplamiento de alta rigidez y servomotores sin holgura en los mecanismos de avance.

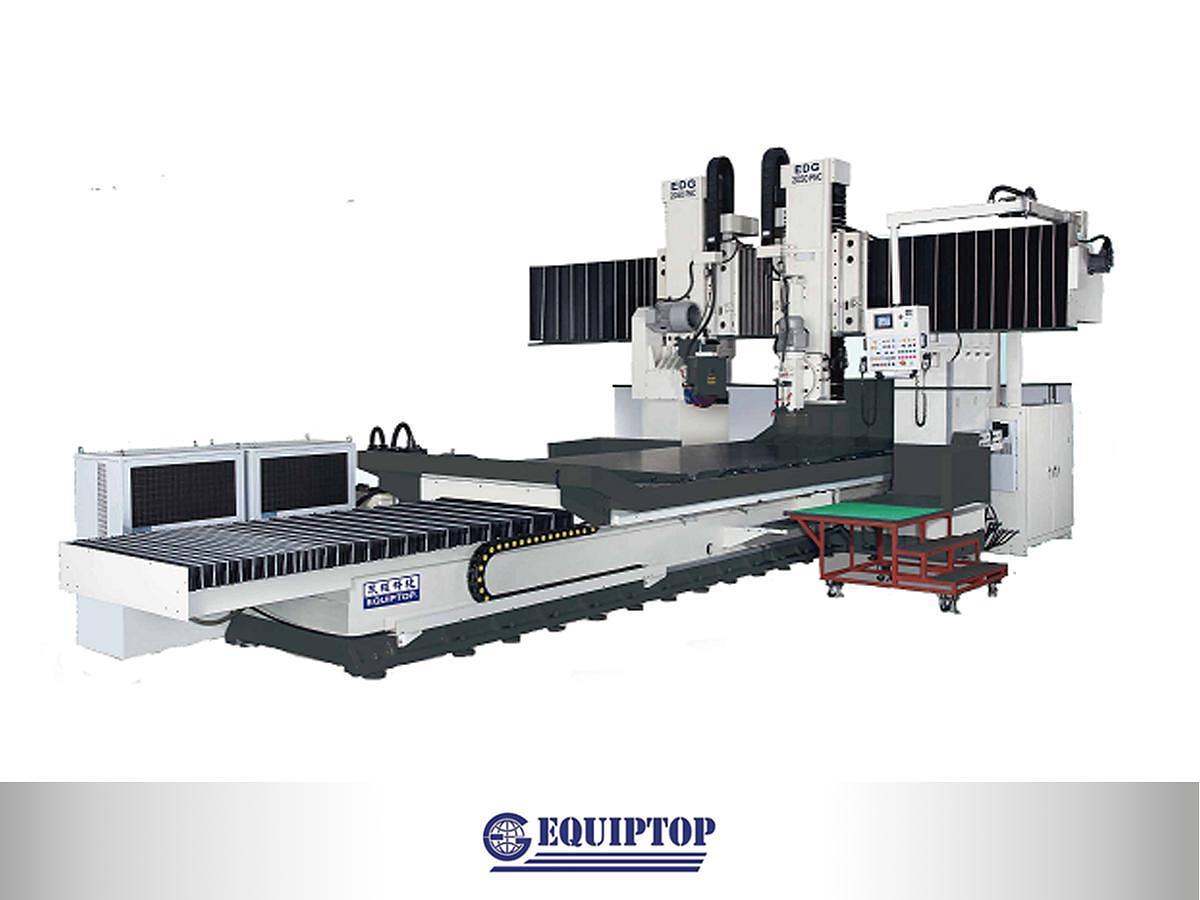

Como opción se ofrece cabezal vertical giratorio con potencias de 7,5, 10 o 15 CV y ángulo ajustable, que amplía la máquina al rectificado angular y en perfil. Otros accesorios disponibles incluyen plato electromagnético con desmagnetizador, separador magnético con filtro de papel automático, equilibrador dinámico y refrigeración de aceite hidráulico.

Esta serie está dirigida a empresas de mecanizado pesado, fabricantes de matrices y moldes, y sectores como construcción de maquinaria, energía y bienes de equipo que incorporan capacidad de rectificado de superficies planas de gran formato mediante equipos nuevos de doble columna.
