Rectificadora tangencial CNC EQUIPTOP Serie ESG

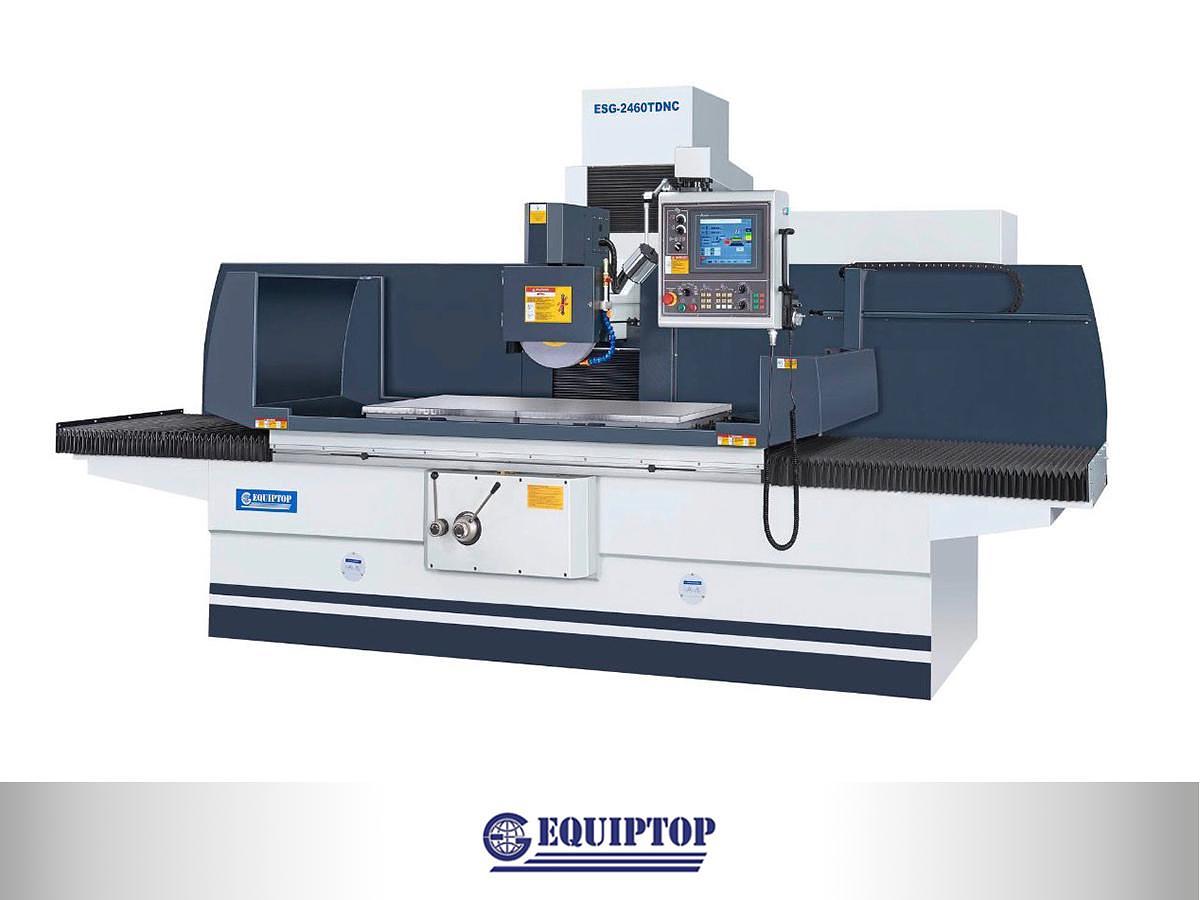

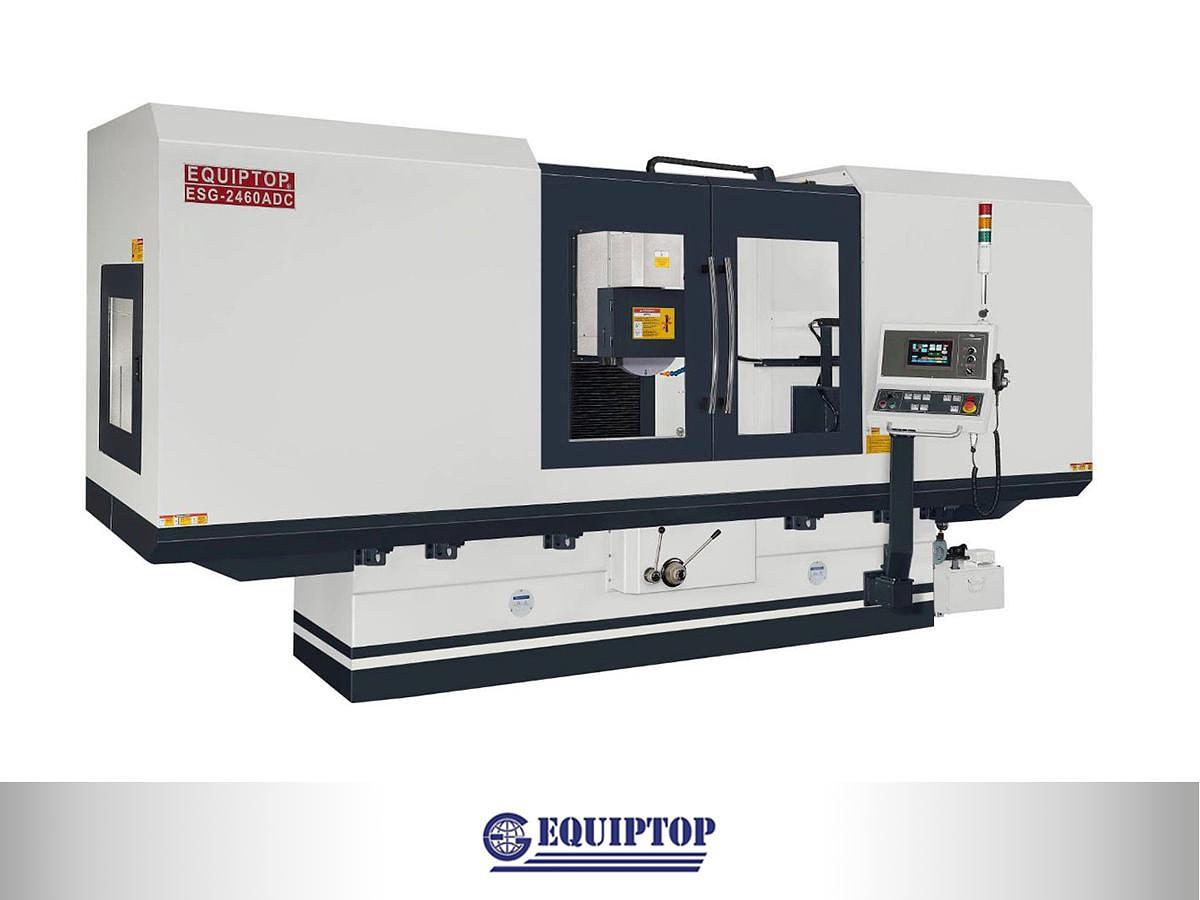

La serie ESG de EQUIPTOP comprende rectificadoras tangenciales de husillo horizontal para el rectificado plano de alta precisión en piezas de grandes dimensiones. La gama se organiza en dos familias según el ancho de mesa: la serie 24, con 610 mm de ancho y longitudes de trabajo de hasta 3.000 mm, y la serie 32, con 815 mm de ancho y longitudes de hasta 3.035 mm. Cada familia está disponible en variante TDNC (control PLC inteligente con pantalla táctil) o CNC (con sistema Delta, Mitsubishi o Fanuc a elección del cliente).

El husillo de tipo casquillo incorpora 4 rodamientos de contacto angular de bolas precargados en la parte delantera y 2 en la trasera, accionado por motor de clase V3 apto para trabajo pesado. Los ejes Y (vertical) y Z (transversal) emplean transmisión directa por husillo de bolas de precisión sobre guías lineales con lubricación automática forzada, accionados por servomotores CA. El eje X longitudinal se acciona por sistema hidráulico con velocidad infinitamente variable entre 5 y 25 m/min (60 Hz). El motor del husillo es de 10 CV en la serie 24 (ampliable hasta 25 CV) y de 15 CV en la serie 32 (ampliable hasta 25 CV). La velocidad de husillo es de 1.750 rpm a 60 Hz / 1.450 rpm a 50 Hz.

La penetración vertical del cabezal de muela dispone de recorrido rápido de 460 mm y recorrido lento de 6 mm, con resolución de volante de 0,001 mm en tres escalas (×1, ×2 y ×4). El avance automático de penetración por pasada oscila entre 0,001 y 0,05 mm. El recorrido transversal automático alcanza 660 mm en la serie 24 y 880 mm en la serie 32. La distancia entre el centro del husillo y la superficie de mesa es de 720 mm estándar, ampliable a 850 mm o 1.000 mm como opción.

El control TDNC incorpora pantalla táctil TFT LCD de 10,4" con programación de punto de inicio, volumen de acabado fino, punto objetivo y punto de salida. El sistema de lubricación automática opera por bomba de aceite de circulación forzada sobre todas las guías y husillos de bolas.

Esta serie está dirigida a fabricantes que necesitan incorporar o ampliar capacidad de rectificado plano de precisión en piezas de gran formato, en sectores como matrices y moldes, utillaje industrial, automoción y construcción de bienes de equipo.
