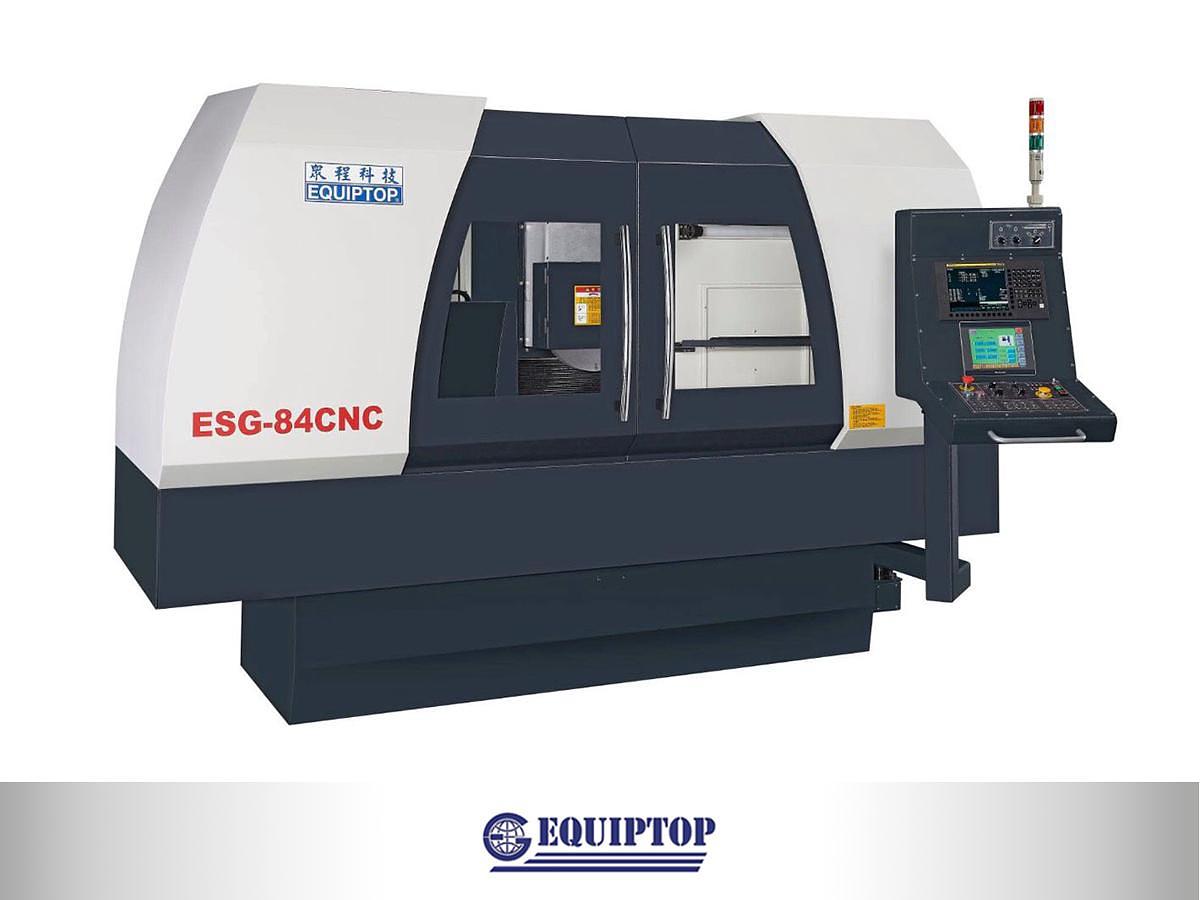

Rectificadora tangencial CNC EQUIPTOP Serie ESG de precisión

La serie ESG-CNC de EQUIPTOP comprende rectificadoras tangenciales CNC de alta precisión con accionamiento servo en los tres ejes para el rectificado plano de piezas de pequeño y medio formato. La gama se divide en dos sub-familias según el tipo de guía: los modelos ESG-1224CNC y ESG-1228CNC, con guías lineales de bolas de alta precisión, y los modelos ESG-64CNC, ESG-84CNC y ESG-104CNC, con guías lineales de rodillos de clase SP para mayor rigidez en condiciones de trabajo pesado.

Las superficies de trabajo van de 300 × 600 mm hasta 400 × 1.100 mm, con longitudes máximas de rectificado de 600 a 1.100 mm y anchuras de 300 a 400 mm. El desplazamiento longitudinal de mesa es infinitamente variable entre 0 y 25 m/min en todos los modelos. El husillo trabaja a velocidad variable de 0 a 1.800 rpm, accionado por motor de 10 CV.

A diferencia de las series de gran formato con accionamiento hidráulico longitudinal, esta serie emplea transmisión directa por servomotor en los ejes X, Y y Z, eliminando holguras y garantizando posicionamiento repetible. La resolución mínima de entrada es de 0,001 mm en todos los ejes, con volante MPG en tres escalas: ×1, ×10 y ×100. El avance automático de penetración vertical oscila entre 0,001 y 0,05 mm por pasada. El recorrido transversal automático alcanza los 350 mm en los modelos ESG-12xx y los 450 mm en los modelos ESG-64/84/104.

El control CNC está disponible con sistemas Fanuc, Mitsubishi, Siemens o Delta a elección. La estructura de fundición incorpora análisis FEM con nervios de refuerzo y recocido de alivio de tensiones internas para optimizar la rigidez bajo carga. Las muelas son de Ø355 × 50 × 127 mm para los modelos ESG-12xx y de Ø405 × 50 × 127 mm para los modelos ESG-64/84/104.

Esta serie está dirigida a fabricantes que incorporan o amplían capacidad de rectificado plano CNC de alta precisión en piezas de pequeño y mediano formato, en sectores como herramientas de corte, componentes de precisión, electrónica industrial y utillaje de molde y troquel.
