Rectificadora tangencial de precisión EQUIPTOP ESG TDNC

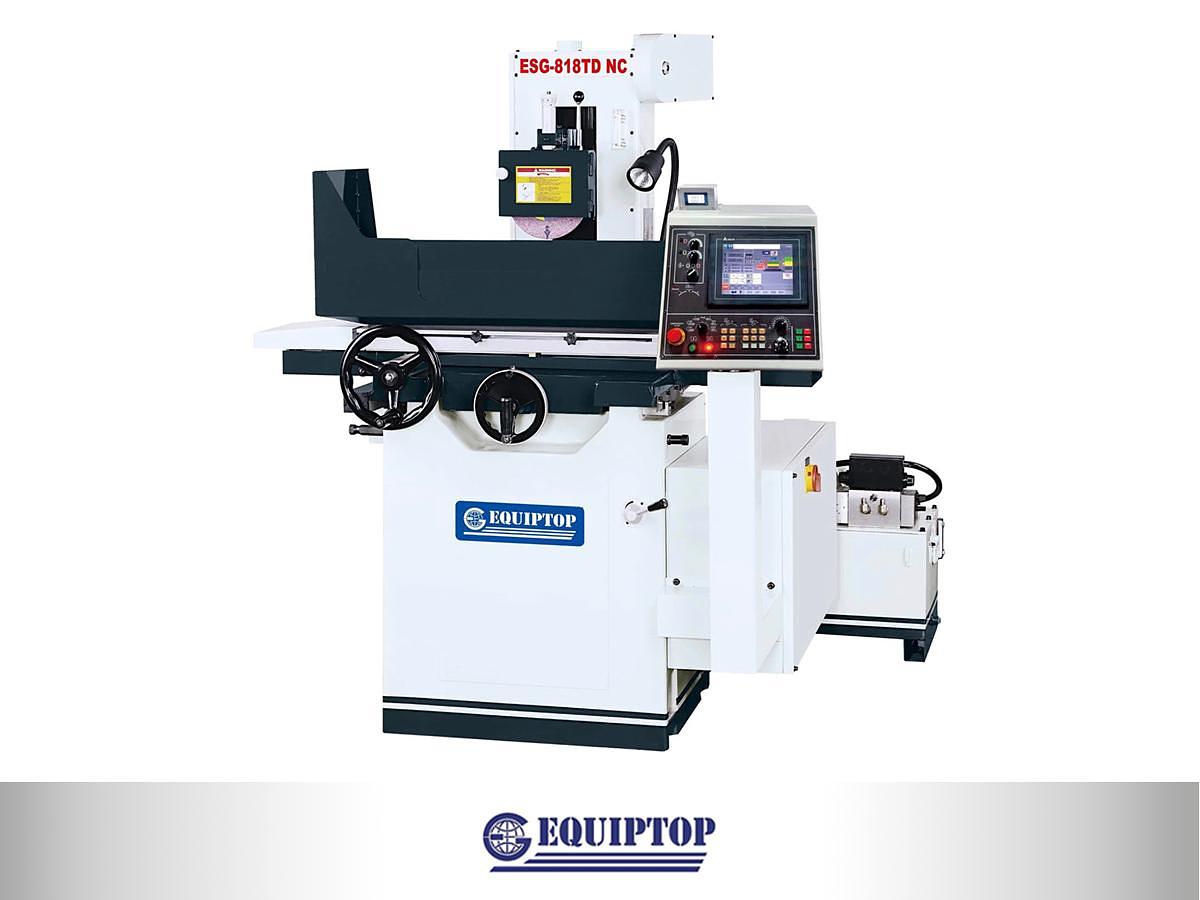

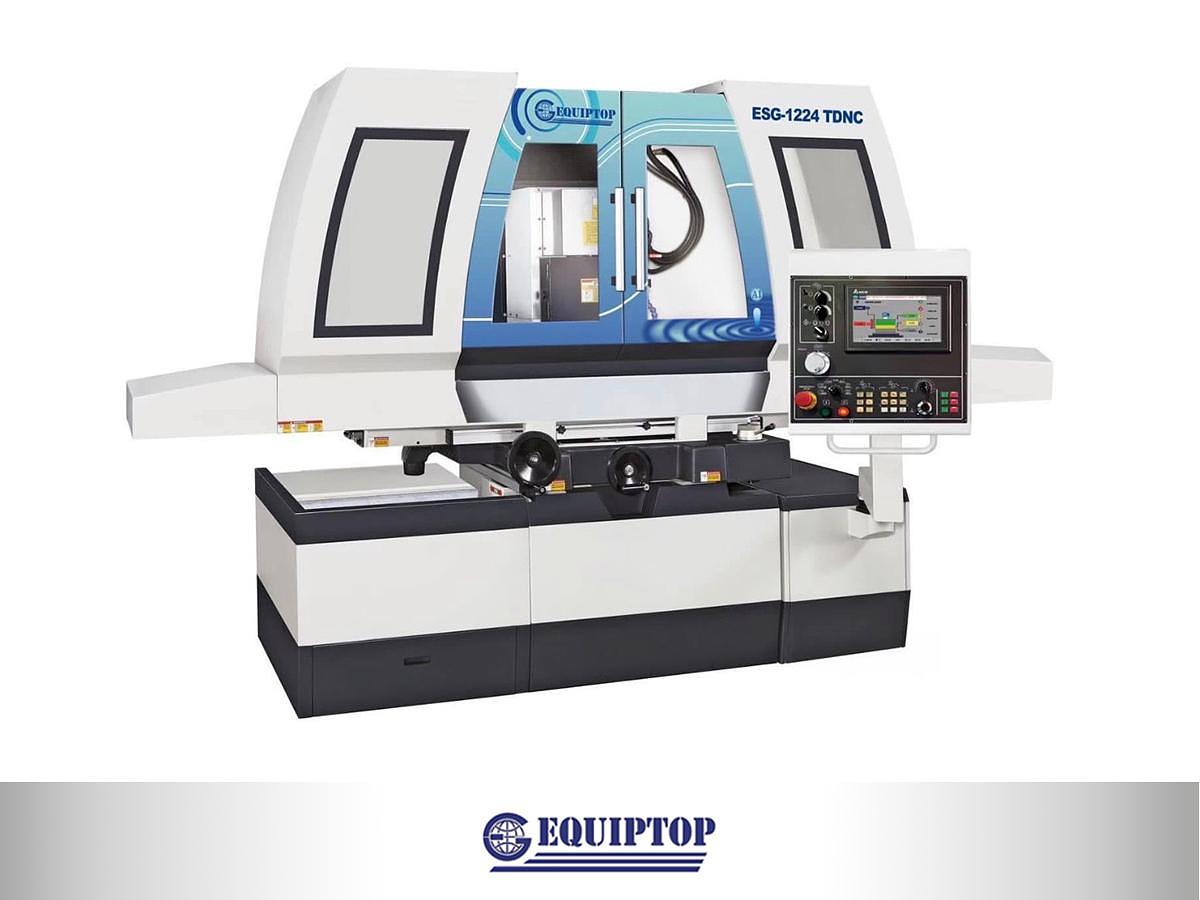

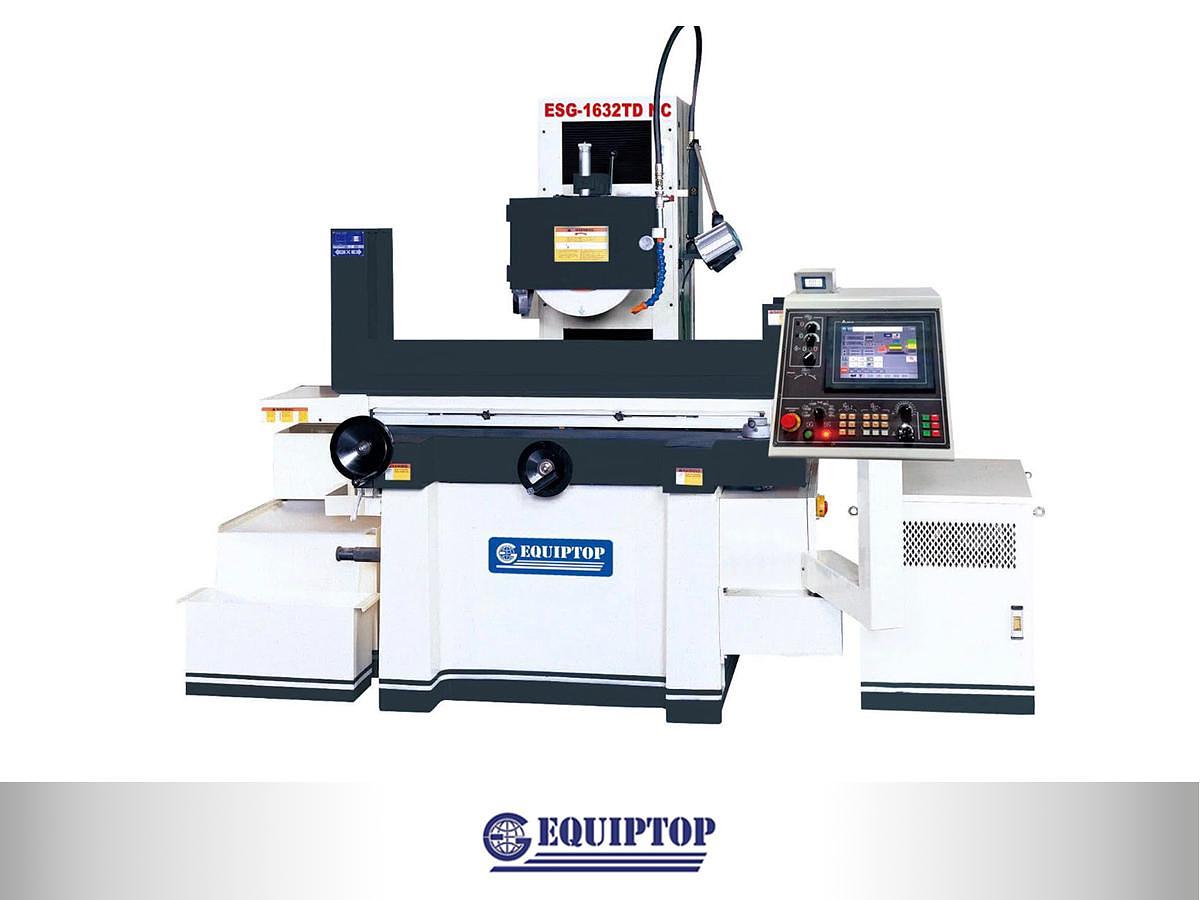

La serie EQUIPTOP ESG TDNC de rectificadoras tangenciales de alta precisión se comercializa en tres tamaños de mesa: el modelo ESG-818 TDNC con mesa de 203 × 460 mm, el ESG-1224 TDNC con mesa de 300 × 600 mm y el ESG-1632 TDNC con mesa de 406 × 813 mm, con cargas máximas de 202 kg, 310 kg y 420 kg respectivamente.

El sistema de control integra un PLC DELTA con pantalla táctil TFT LCD de 10" a color y el software de modos gráficos exclusivo de EQUIPTOP. Desde el panel se configuran todos los parámetros del ciclo: punto de inicio, volúmenes de pasada de desbaste y acabado, punto de referencia, punto de subida y parada por chispa intermitente (sparkout). La posición del eje Y del husillo se visualiza en tiempo real durante la operación.

El avance vertical está accionado por un servomotor AC. La microfunción de avance automático opera en el rango de 0,001 a 0,05 mm; el avance Jog es de 0,001 mm y la velocidad de desplazamiento rápido de 400 mm/min. El avance transversal también es servoaccionado, con dos rangos de velocidad —desbaste y acabado— y ajuste de la velocidad de perfilado de muela desde el propio panel.

Las guías están raspadas a mano: perfil doble en V para el carro sobre la bancada y perfil en V más plano para la mesa, todas con recubrimiento antidesgaste TURCITE-B y lubricación automática. La columna de nervios en panal está dimensionada para absorber cargas de rectificado intensivo. El husillo de bolas de alta precisión en el eje transversal asegura repetibilidad de posicionamiento.

El diámetro de muela estándar es Ø 203 mm en el ESG-818 TDNC, Ø 305 mm en el ESG-1224 TDNC y Ø 355 mm en el ESG-1632 TDNC. La potencia del husillo es de 2 HP en el modelo 818 y de 5 HP en los modelos 1224 y 1632; la velocidad de husillo es de 2.850 rpm (50 Hz) en el 818 y de 1.450 rpm (50 Hz) en el 1224 y el 1632.

Esta serie está indicada para talleres de utillaje, matricería y mecanizado de componentes de precisión que requieren rectificado plano con control digital del ciclo completo y automatización del avance.
