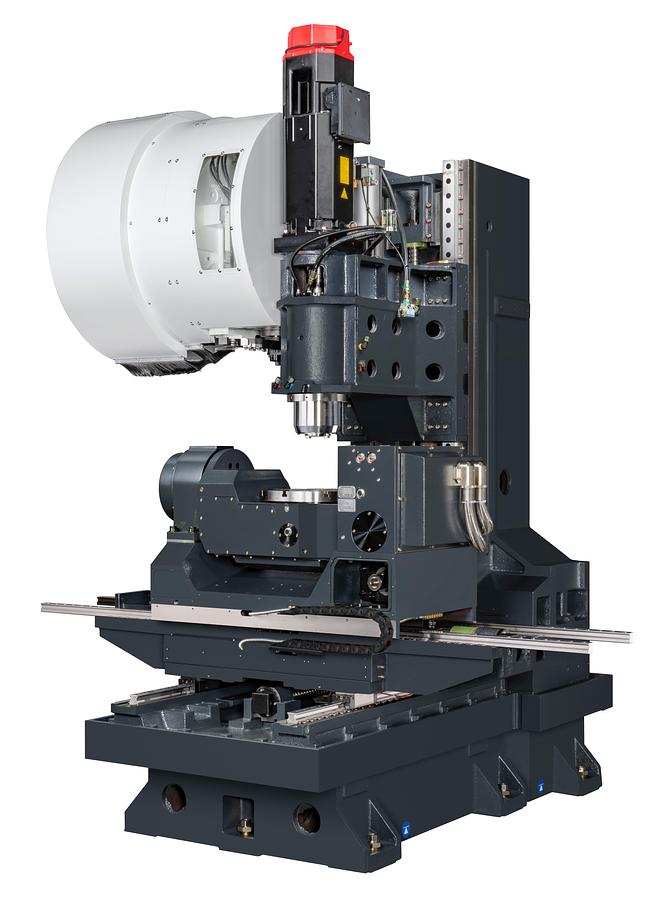

Centro de mecanizado vertical de 4/5 ejes FEELER Serie VUX

La serie VUX de FEELER es una gama de centros de mecanizado vertical de 4/5 ejes —VUX-300, VUX-400 y VUX-500— diseñada para el mecanizado de piezas de geometría compleja, incluyendo superficies con socavados y zonas de difícil acceso, en un solo amarre. Los tres modelos comparten una arquitectura de mesa rotatoria A/C de tipo deslizante, con rango de inclinación del eje A de +30° a -120° y rotación continua C de 360°. Los recorridos lineales van de 510 × 420 × 395 mm (VUX-300) a 750 × 650 × 600 mm (VUX-500), con diámetros de mesa de Ø 210 a Ø 410 mm.

La estructura está fabricada en fundición Meehanite y analizada con software FEM (ANSYS/NASTRAN) para optimizar la rigidez estática y dinámica. La columna incorpora una base de perfil en A y un cabezal de husillo de pieza única, con una mejora de rigidez del 5% respecto a diseños convencionales. Los tres ejes lineales montan guías de rodillos de alta precisión, y el eje Z trabaja sin contrapeso. Los modelos VUX-300 y VUX-400 admiten transporte en contenedor estándar sin desmontar el almacén de herramientas.

El husillo de accionamiento directo DDS opera a 12.000 rpm en todos los modelos, con cono 7/24 No. 40 y potencia de 7,5/11 kW (continua/30 min). El cambiador automático de herramientas (ATC) es de tipo brazo, con 20 o 24 herramientas según modelo, y la velocidad de avance rápido en los ejes X e Y alcanza 36 m/min.

La serie VUX está orientada a talleres y fabricantes de componentes para los sectores de automoción, aeroespacial, moldes de precisión y energía que requieran incorporar mecanizado en cuatro o cinco ejes para abordar geometrías complejas y superficies de múltiple acceso con una sola sujeción, en un formato de máquina de implantación compacta.
