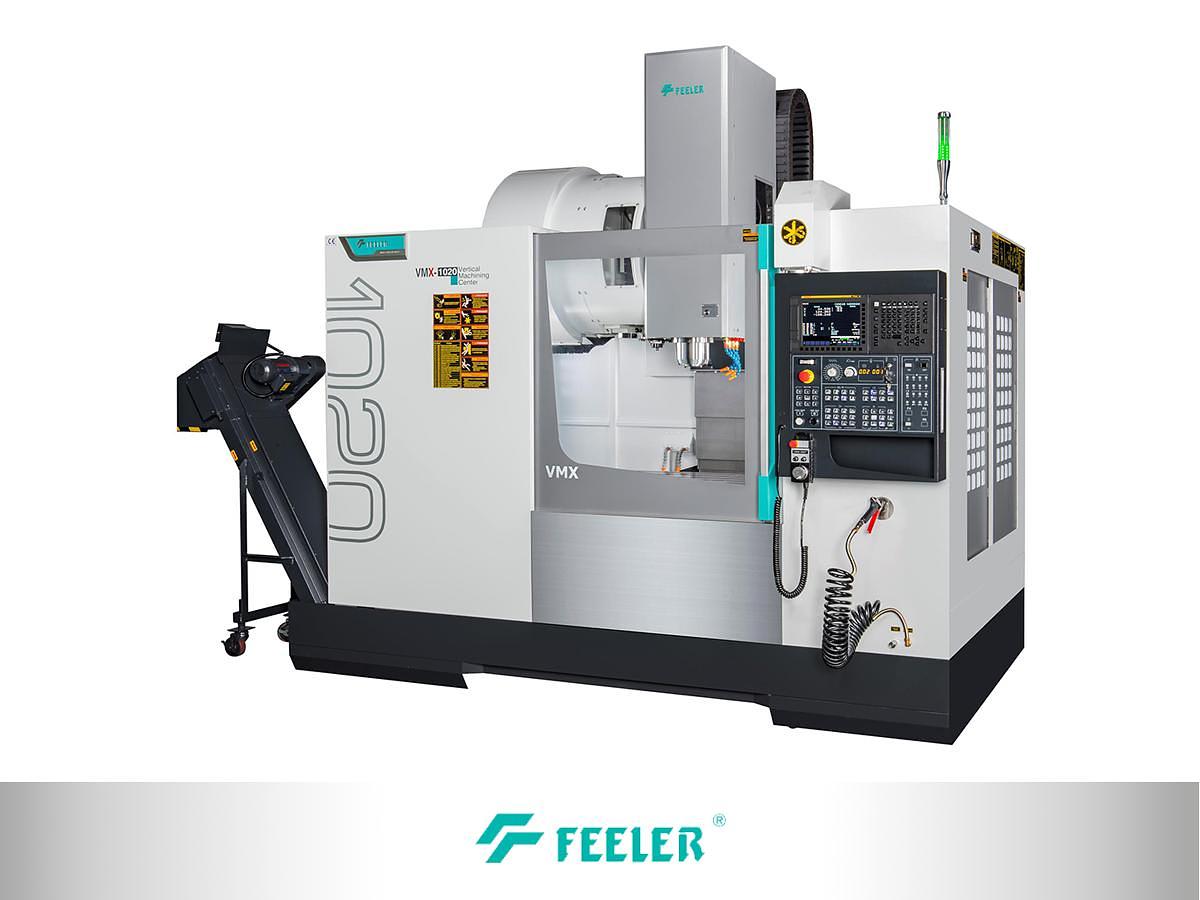

Centro de mecanizado vertical con guías lineales FEELER serie VMX

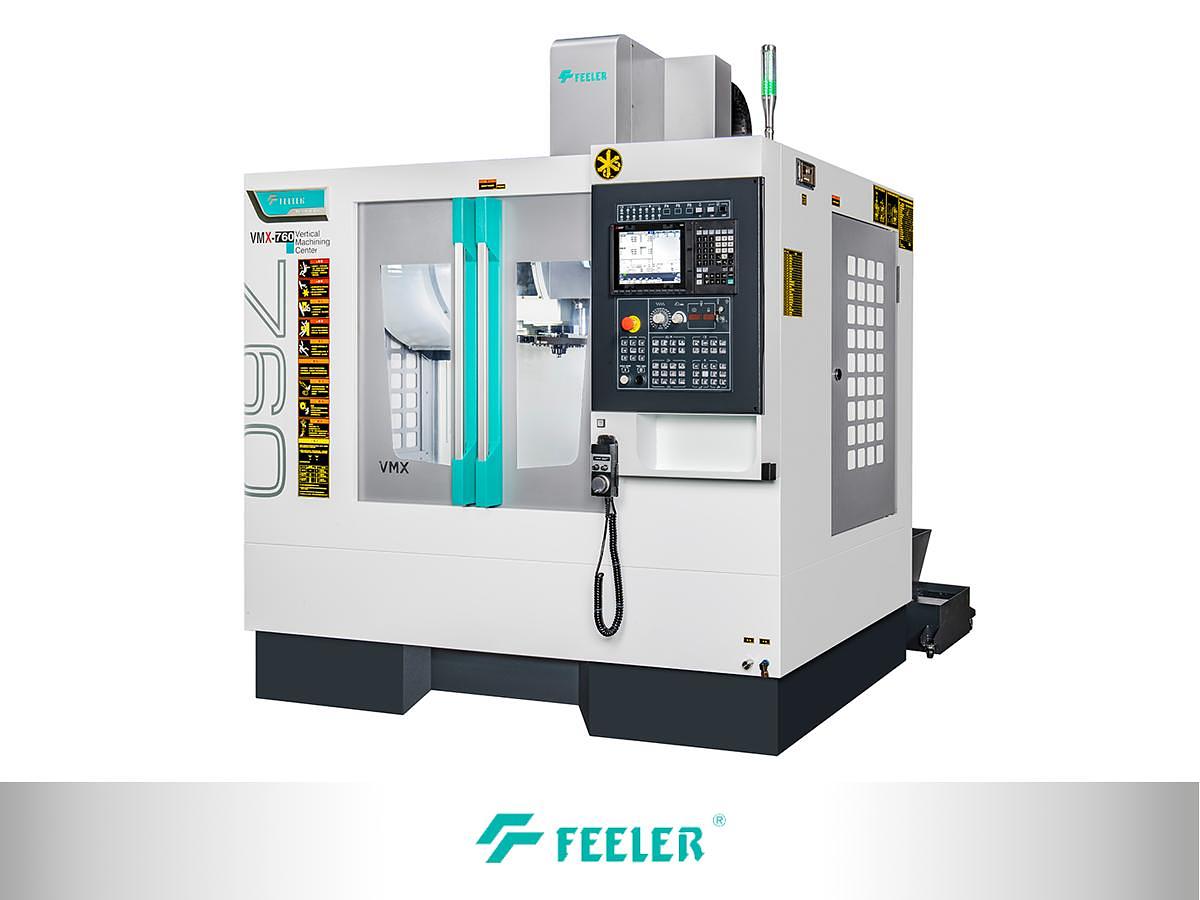

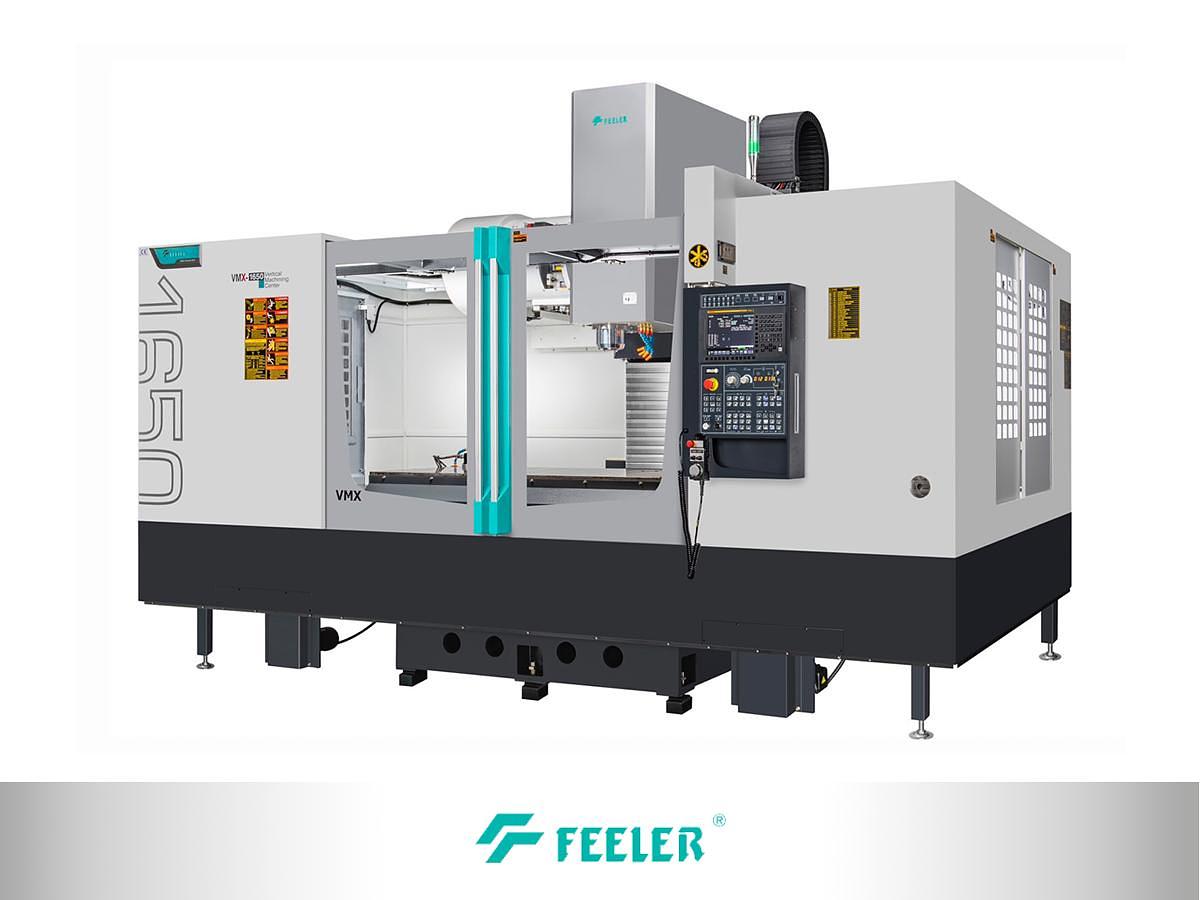

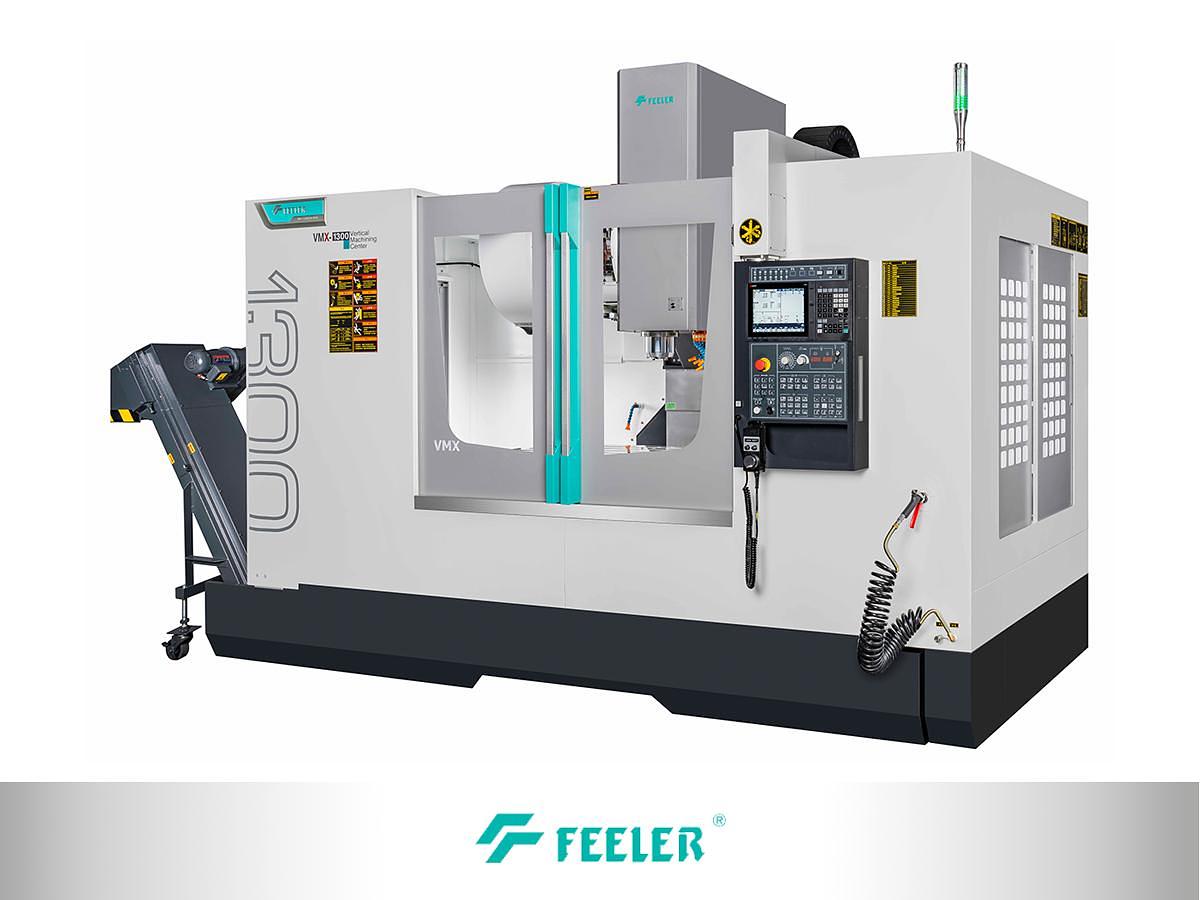

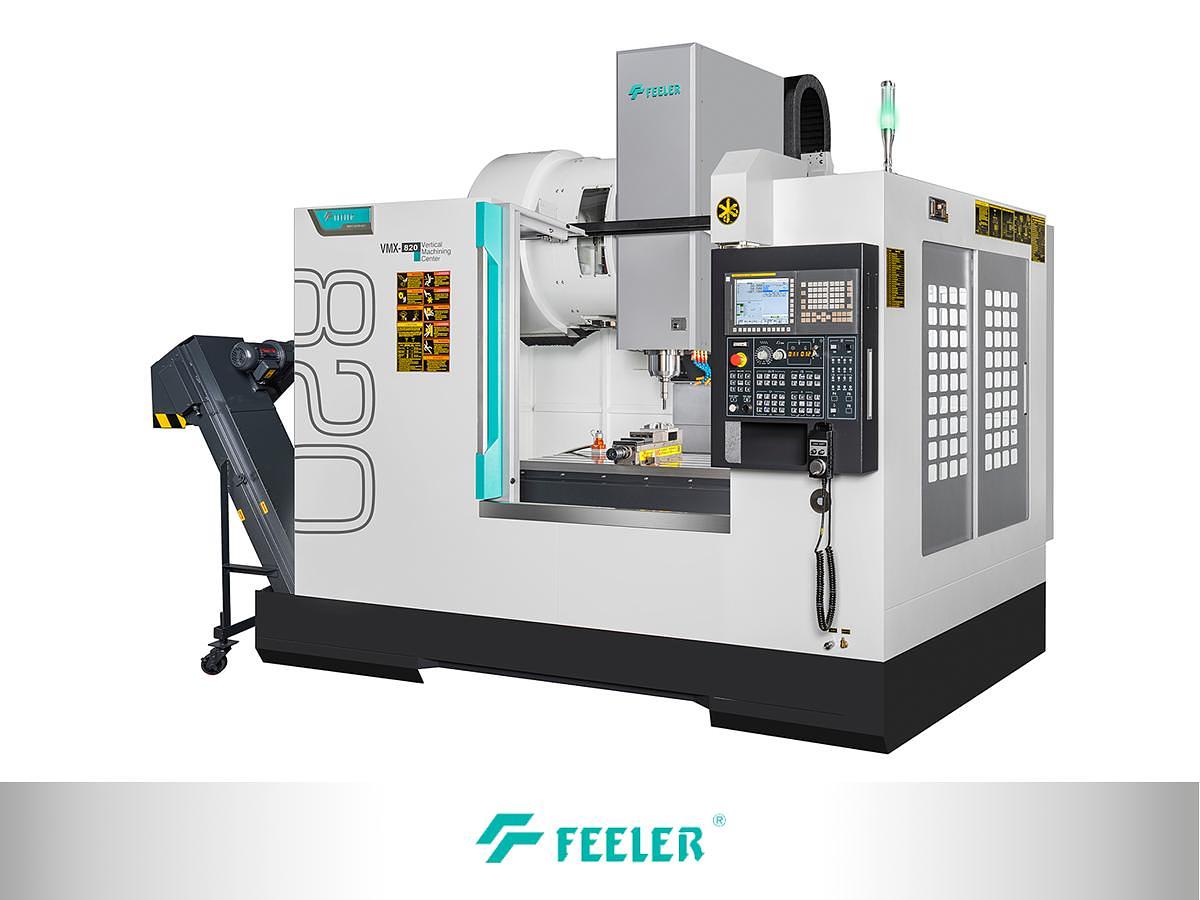

La serie VMX de FEELER es una gama de centros de mecanizado vertical con guías lineales compuesta por siete modelos —VMX-580, VMX-760, VMX-820, VMX-1020, VMX-1100, VMX-1300 y VMX-1650— a los que se suman las variantes VMX-580APC y VMX-820APC con cambiador automático de palet integrado. La serie cubre recorridos en el eje X desde 580 mm hasta 1.650 mm, con mesas de trabajo de 650 × 420 mm a 1.700 × 800 mm y capacidades de carga de hasta 1.500 kg.

La estructura está fabricada en fundición Meehanite y analizada mediante elementos finitos (FEM). El cabezal de husillo es de diseño monopieza, con una mejora de rigidez del 5%, y la base de la columna incorpora perfil en A. Los tres ejes montan guías lineales de rodillos; el eje Z utiliza guías de rodillo de 45 mm para reforzar la rigidez de corte, y dispone de la opción de guía prismática para aplicaciones de mayor exigencia. Los husillos de bola están accionados por motor directo con precarga para eliminar el error de posicionamiento.

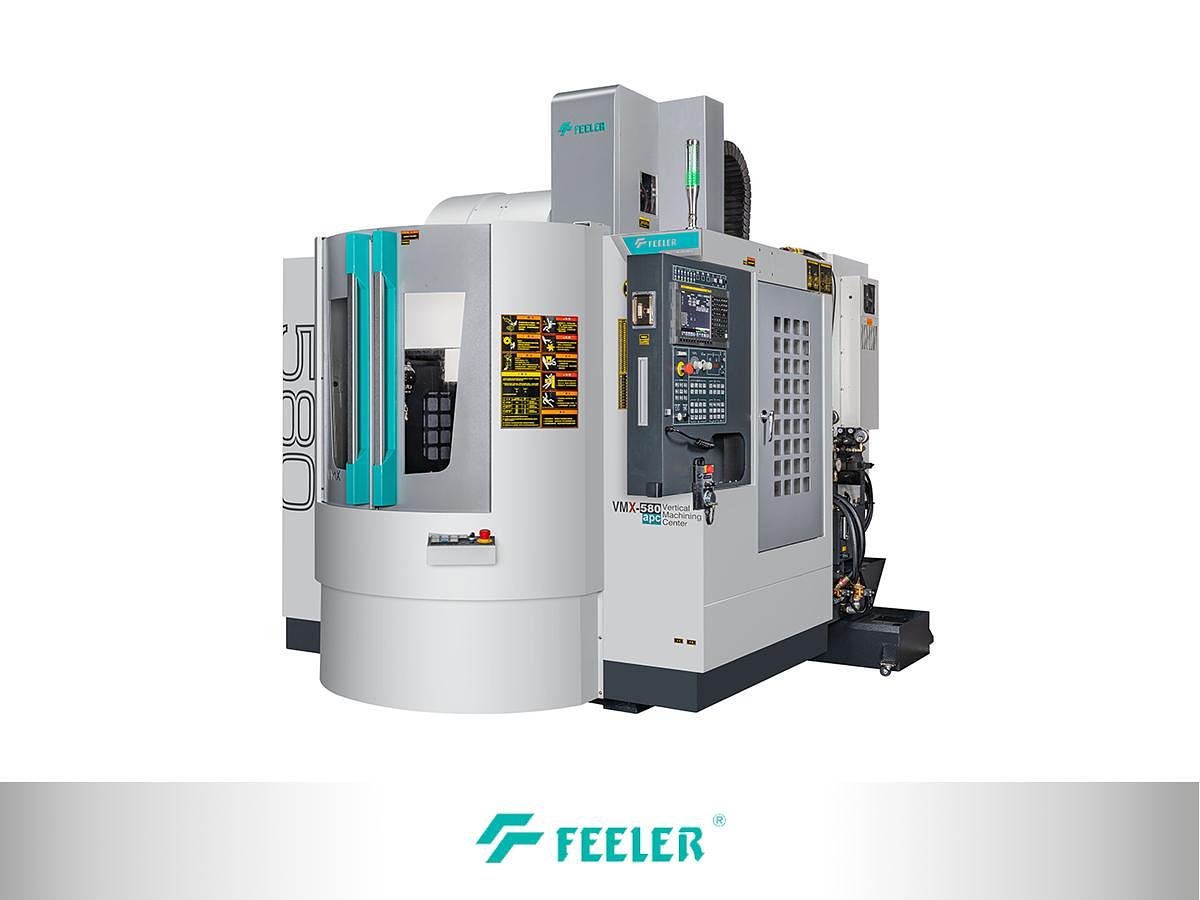

El husillo de accionamiento directo DDS opera a 12.000 rpm con cono 7/24 No. 40 y opciones de hasta 15.000 rpm. Los avances rápidos en X e Y alcanzan 48 m/min en los modelos compactos y 36 m/min en los de mayor recorrido. El ATC de tipo brazo dispone de 20 o 24 herramientas con tiempo de cambio de 1,7 segundos. Las variantes APC incorporan cambio de palet rotativo en 6 o 10 segundos. De forma opcional, el sistema de compensación térmica FEELER controla la desviación de mecanizado por debajo de 0,02 mm.

La serie VMX está orientada a talleres y fabricantes de precisión de los sectores de automoción, moldes y matrices, aeroespacial y electrónica que requieran mecanizado vertical de alta velocidad con precisión sostenida en formatos de pieza desde compacto hasta gran dimensión.
