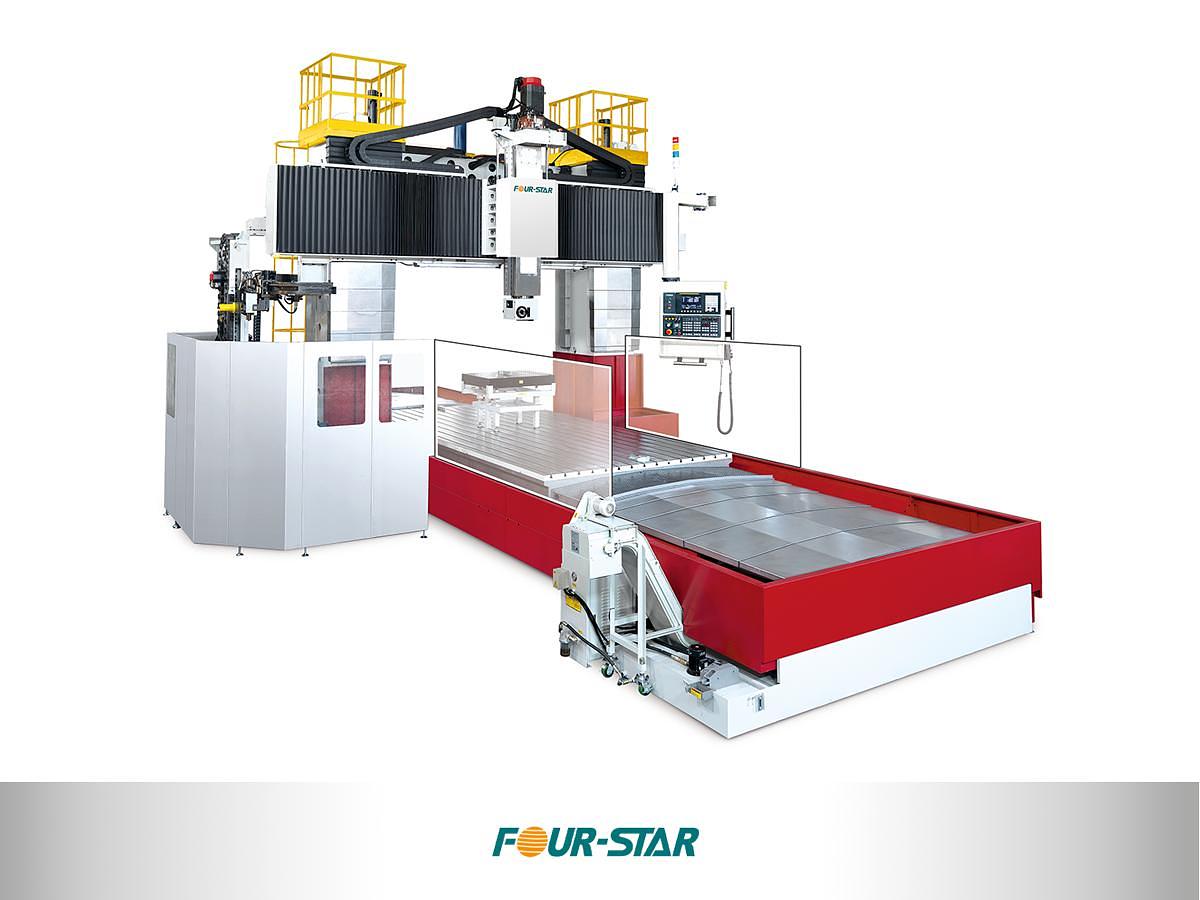

Fresadora de doble columna puente móvil Four-Star serie FDW

La serie FDW de Four-Star es una gama de centros de mecanizado de doble columna con travesaño móvil que incorpora el eje W para el desplazamiento vertical del travesaño entre 1.000 y 2.000 mm, ampliando el rango de trabajo en altura respecto a la configuración de travesaño fijo de la serie FD.

La estructura combina columnas fijas con base extendida, travesaño en fundición box-in-box y un sistema de posicionamiento del travesaño mediante doble servo síncrono con fijación hidráulica (patente M511389). El diseño triangular del soporte sitúa el centro de gravedad dentro de las columnas, y la pendiente del travesaño se mantiene en 0,01/1.000. Cada columna incorpora 3 guías lineales y 1 raíl de posicionamiento que garantizan la precisión en el movimiento vertical del travesaño en cualquier posición del recorrido W.

El recorrido en eje X va de 2.200 a 6.000 mm; el eje Y, de 1.800 a 5.400 mm; el eje Z, de 800 a 1.500 mm; y el eje W, de 1.000 a 2.000 mm. La distancia entre columnas cubre de 1.850 a 5.450 mm, con cargas de mesa de hasta 26 toneladas. El cabezal portahusillos (RAM) tiene sección estándar de 450×400 mm, ampliable a 550×550 mm para los modelos mayores.

El husillo BBT-50 trabaja hasta 6.000 rpm con 22/26 kW (continua/30 min), accionado mediante caja de engranajes planetaria de dos etapas H/L. El almacén ATC de 32 herramientas con selección aleatoria es equipamiento estándar. La precisión de posicionamiento es ±0,015 mm, con repetibilidad de ±0,003 mm.

El control estándar es el FANUC 0iMF. La serie admite opcionalmente cabezales de 5 caras y de 5 ejes simultáneos, sistema de cambio automático de cabezal (AHC), mesa giratoria CNC embebida (diámetro 800–2.000 mm, indexada o simultánea a 0,001°) y extensión del recorrido Y de 650 mm para mecanizado automático en 5 caras.

La serie FDW está orientada a fabricantes que mecanicen piezas de geometría compleja o con variaciones significativas en altura, donde el ajuste vertical del travesaño permite optimizar el alcance del husillo sin reconfigurar el utillaje.
