Fresadora de pórtico deslizante mesa fija Four-Star serie SD

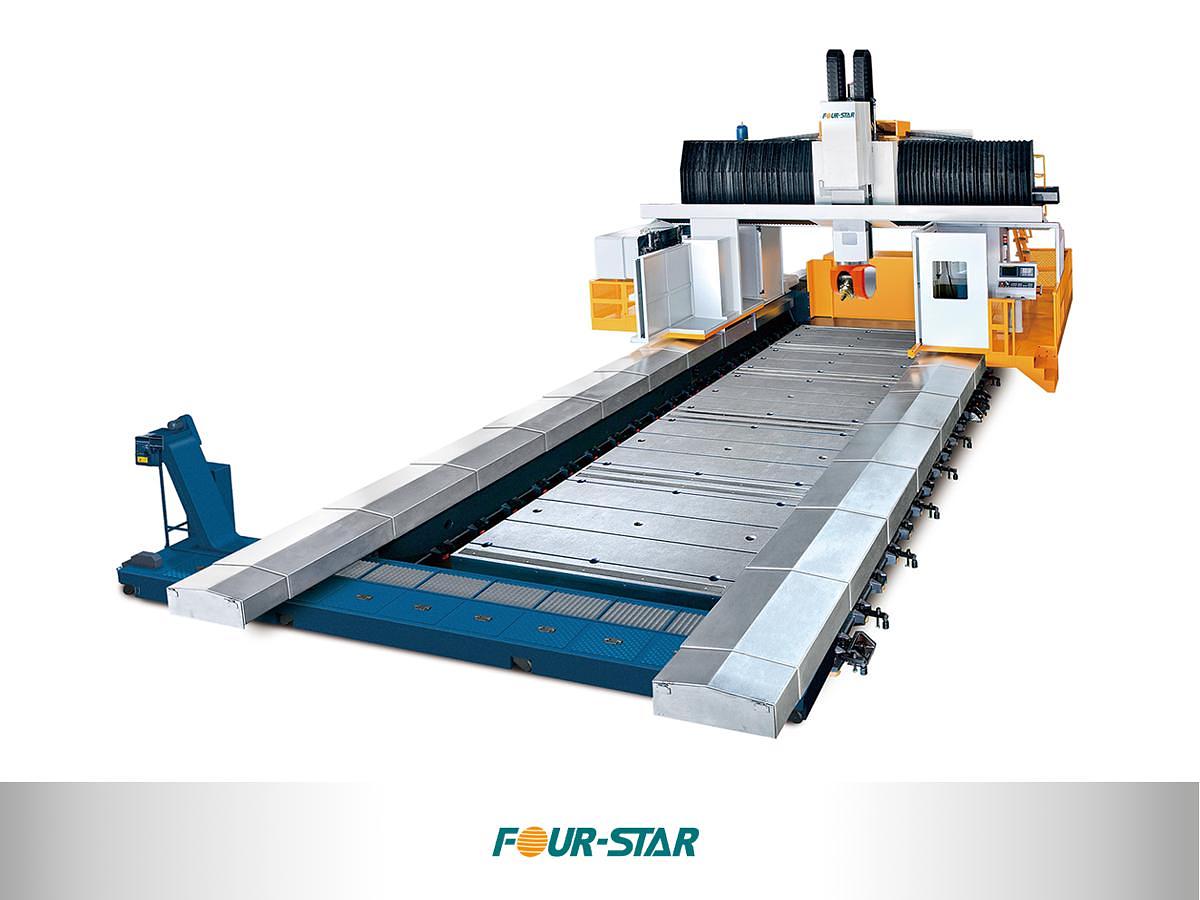

La serie SD de Four-Star es una gama de fresadoras de pórtico deslizante con mesa fija para el mecanizado de piezas de grandes dimensiones y peso. A diferencia de las configuraciones con mesa móvil, en la serie SD el pórtico —columnas, puente y cabezal— se desplaza a lo largo del eje X sobre una mesa estacionaria, lo que permite trabajar con piezas de longitud prácticamente ilimitada y masas que exceden la capacidad de cualquier diseño de mesa móvil.

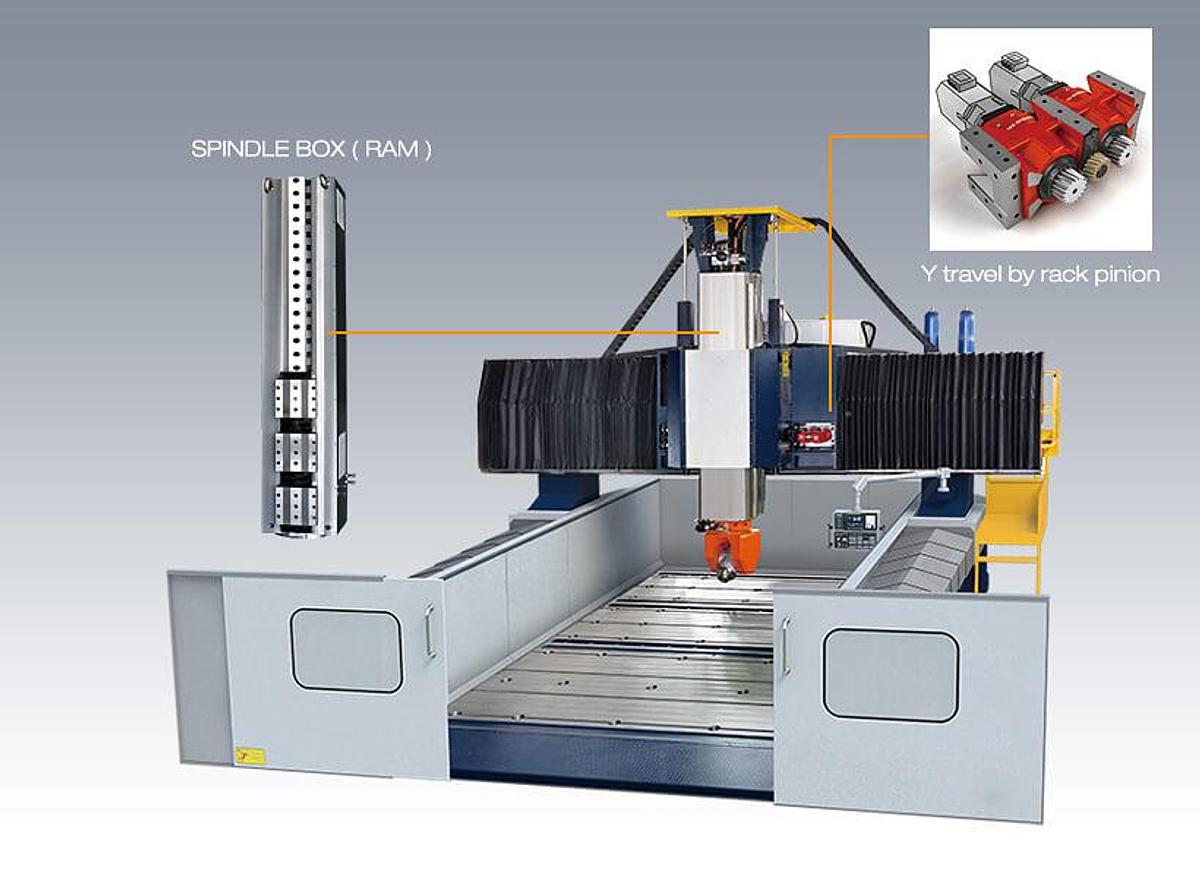

La estructura integra columna y carro en fundición de una sola pieza. El puente (travesaño) se fabrica en fundición box-in-box con módulo resistente optimizado para maximizar la rigidez y la amortiguación ante vibraciones de desbaste. El cabezal portahusillos (RAM) tiene sección estándar de 450×400 mm, con opciones de 550×550 mm y 650×650 mm (4 guías de rodillos). La transmisión en eje X utiliza cremallera y piñón con doble servo síncrono a partir de 5 m de recorrido; en los modelos SD-48 y superiores, el eje Y también incorpora tracción por cremallera.

El recorrido X va de 6 a 36 m; el eje Y, de 2.400 a 5.400 mm; y el eje Z, de 1.100 a 1.500 mm. La distancia entre columnas cubre de 2.450 a 5.450 mm, con anchura de mesa de 1.600 a 4.600 mm y longitud igual al recorrido X. El husillo trabaja hasta 6.000 rpm con 22/26 kW (continua/30 min), accionado mediante caja de engranajes planetaria H/L. El almacén ATC de 32 herramientas con selección aleatoria es equipamiento estándar. La precisión de posicionamiento es ±0,015 mm, con repetibilidad de ±0,003 mm.

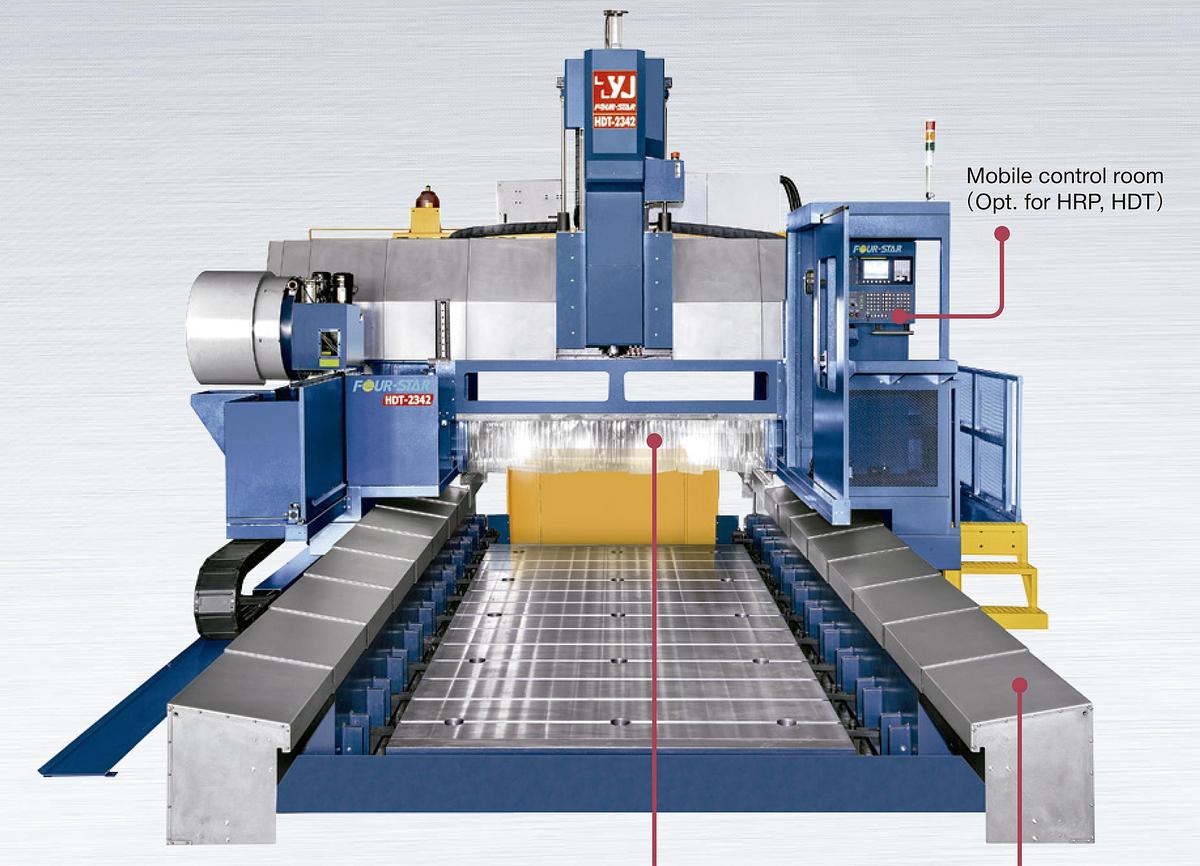

El control estándar es el FANUC 0iMF. La serie admite opcionalmente cabezales angulares de 90°, de 5 caras y de 5 ejes simultáneos, cambio automático de cabezal (AHC), mesa giratoria CNC y sala de control móvil. Los controles Siemens y Heidenhain están disponibles como alternativa.

La serie SD está orientada a fabricantes de equipos de energía, maquinaria pesada, componentes navales y grandes estructuras metálicas que requieran mecanizar piezas cuyas dimensiones y peso excedan la capacidad de máquinas con mesa móvil.
