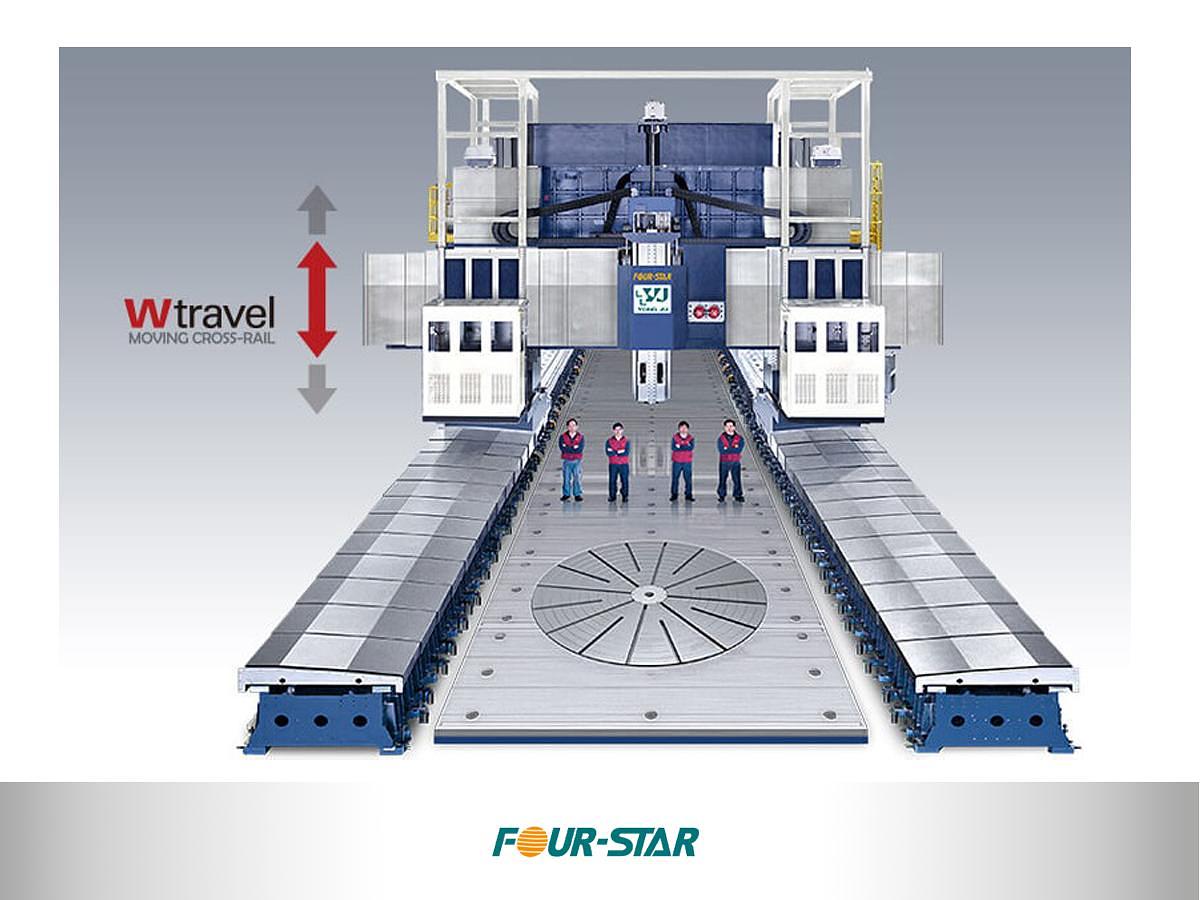

Fresadora de pórtico deslizante puente móvil Four-Star serie SDW

La serie SDW de Four-Star es una gama de fresadoras de pórtico deslizante con mesa fija y puente móvil que amplía la arquitectura de la serie SD con el eje W para el desplazamiento vertical del puente entre 1.000 y 2.000 mm, aumentando el alcance en altura sin necesidad de reposicionar la pieza.

El puente se posiciona mediante servo síncrono de posición libre (patente M503282) en cualquier cota dentro del recorrido W, con la viga fabricada en fundición monobloque (patente M498072). Cada columna incorpora 3 guías lineales y 1 raíl de posicionamiento (patente M511389) para garantizar la precisión del movimiento. Una característica exclusiva de la serie es el sistema ATC de posición libre: el almacén de herramientas se desplaza de forma independiente a lo largo del eje X y realiza el cambio de herramienta en cualquier posición del recorrido, sin depender del punto de trabajo del pórtico. En los modelos SDW-48 y superiores, los ejes X e Y utilizan tracción por cremallera.

El recorrido X va de 6 a 36 m; el eje Y, de 2.400 a 5.400 mm; el eje Z, de 800 a 1.400 mm; y el eje W (puente), de 1.000 a 2.000 mm. La distancia entre columnas cubre de 2.450 a 5.450 mm, con mesa fija de longitud igual al recorrido X. El husillo trabaja hasta 6.000 rpm con 22/26 kW (continua/30 min). El almacén ATC de 32 herramientas es equipamiento estándar. La precisión de posicionamiento es ±0,015 mm, con repetibilidad de ±0,003 mm.

Como opción diferencial, la serie SDW admite mesas giratorias integradas o desmontables de 1 a 3 m de diámetro (indexadas o simultáneas a 0,001°), combinables con el eje W y los cabezales de 5 ejes simultáneos para operaciones de mecanizado complejo en una sola sujeción.

La serie SDW está orientada a fabricantes que mecanicen piezas de gran tamaño con geometrías complejas o variaciones significativas en altura —turbinas, componentes de energía, estructuras navales de gran porte— donde el ajuste dinámico del puente maximiza el alcance del husillo en cada operación.
