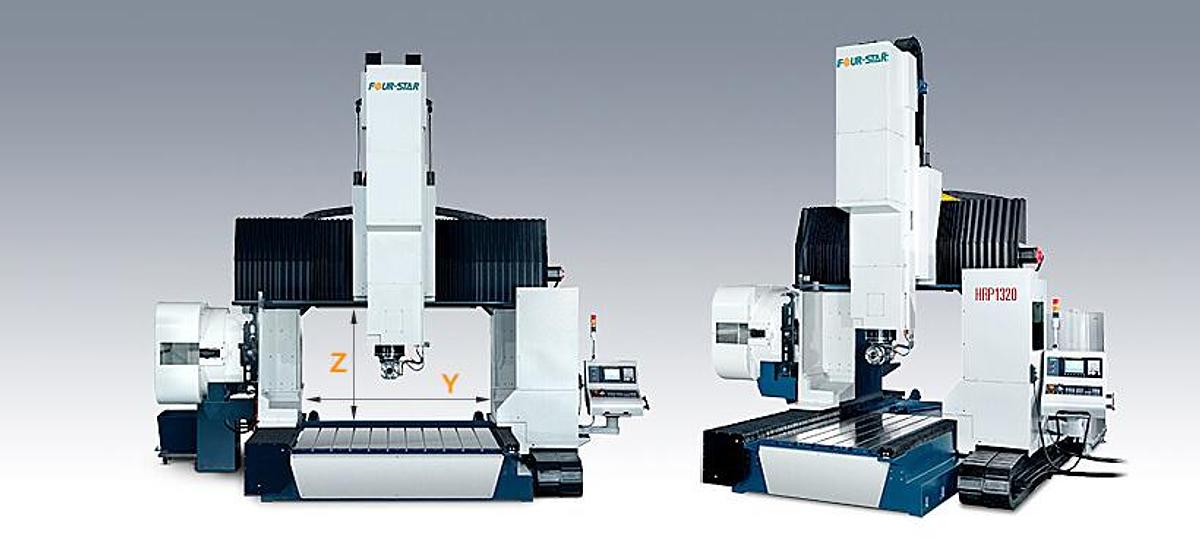

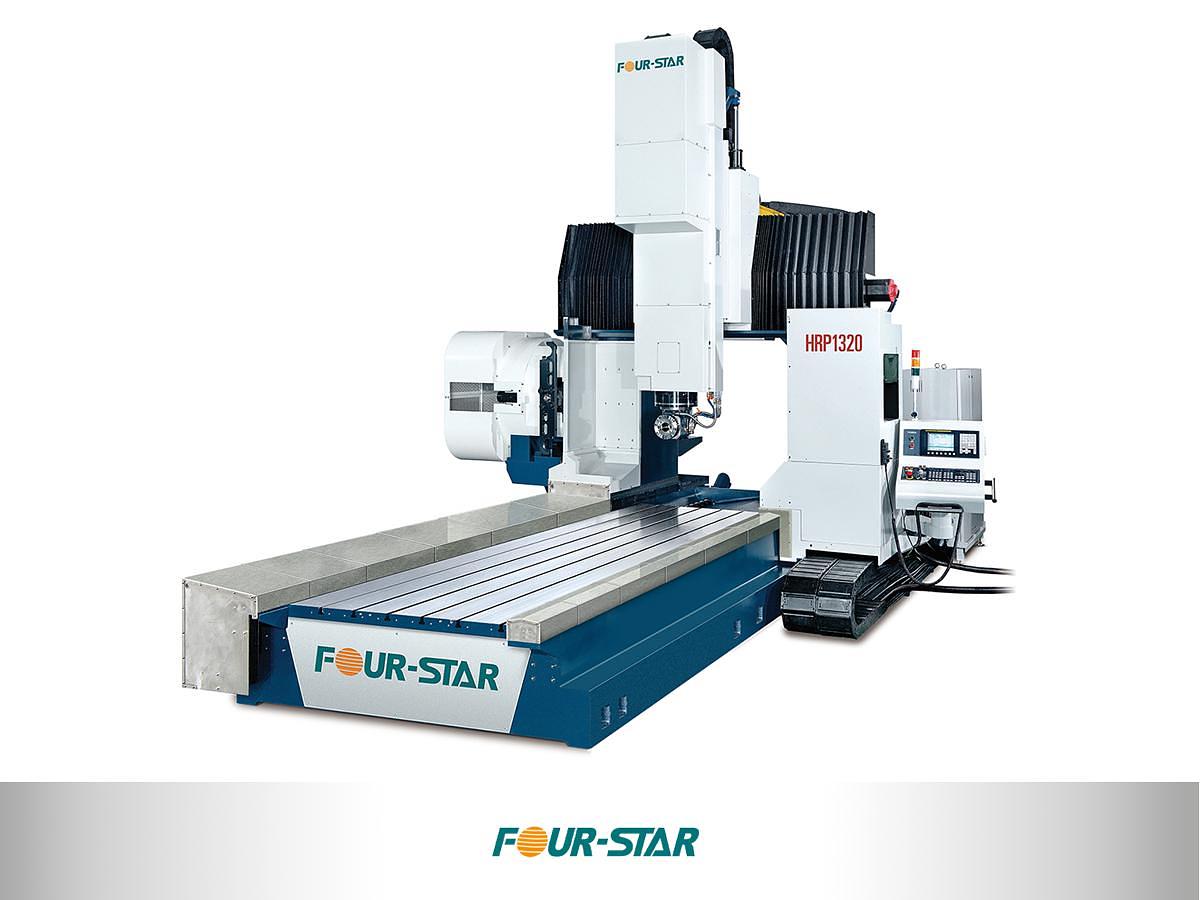

Fresadora de pórtico deslizante de alta precisión Four-Star Series HRP y HDT

Las series HRP y HDT de Four-Star son dos gamas de fresadoras de pórtico deslizante con mesa fija de formato compacto y medio, diseñadas para el mecanizado de precisión de piezas largas: ejes de transmisión, guías lineales, perfiles estructurales, moldes de extrusión y componentes aeroespaciales en los que la longitud de la pieza puede alcanzar hasta 20 metros manteniendo alta exactitud dimensional.

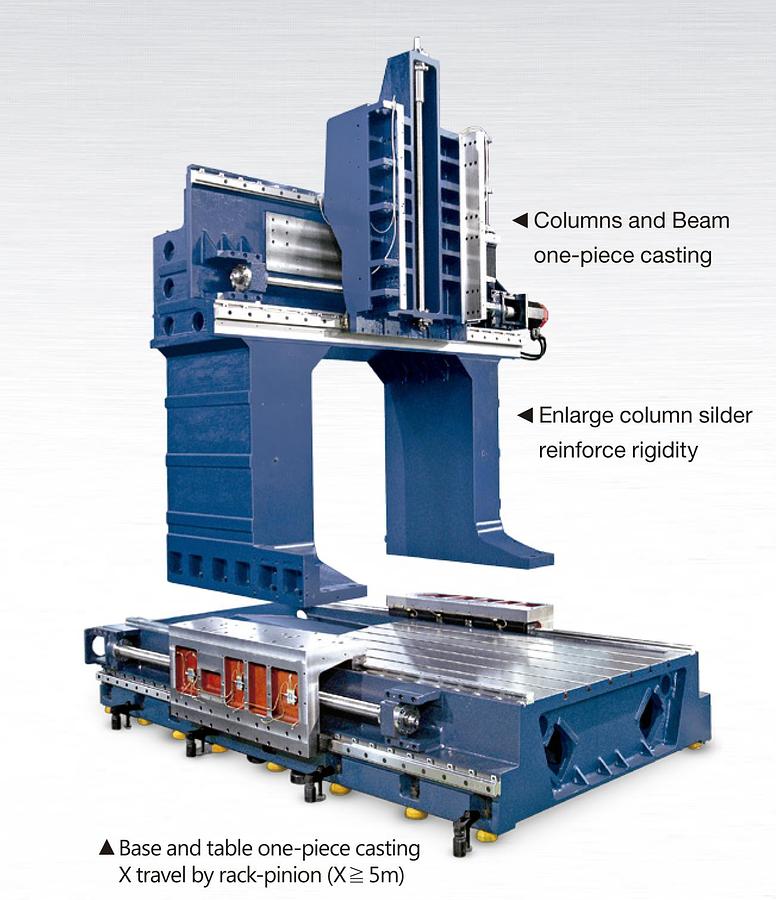

La arquitectura de ambas series integra columnas y puente en fundición de una sola pieza y base con mesa también en fundición monobloque, eliminando uniones intermedias y maximizando la rigidez del conjunto. El carro de la columna se amplía dimensionalmente para reforzar la rigidez frente a cargas laterales. La transmisión en eje X trabaja con husillo de bolas hasta 4 m de recorrido y con cremallera y piñón desde 5 m en adelante. La distinción entre series es de formato: la HRP opera con una distancia entre columnas de 1.300 mm y mesa de 1.000 mm de ancho; la HDT cubre de 1.850 a 2.450 mm entre columnas con mesas de 1.200 a 1.800 mm de ancho.

El recorrido X va de 2 a 20 m en ambas series. El eje Y cubre 1.300 mm (HRP) y de 1.800 a 2.400 mm (HDT); el eje Z es de 800 mm en ambas. El husillo de la HRP trabaja hasta 6.000 rpm con 18,5/22 kW; la HDT monta la misma velocidad con 22/26 kW. El almacén ATC de 24 herramientas es equipamiento estándar. La precisión de posicionamiento es ±0,015 mm, con repetibilidad de ±0,003 mm.

Una opción exclusiva de la HRP es la configuración de doble pórtico (Twin Gates): un pórtico realiza el mecanizado de 5 caras mientras el segundo ejecuta fresado de alta velocidad en la misma mesa de forma simultánea, multiplicando la productividad en operaciones múltiples sobre la misma pieza o piezas diferentes.

Las series HRP y HDT están orientadas a fabricantes de piezas alargadas de precisión en sectores como la construcción de maquinaria, la aeronáutica, la energía y la fabricación de matrices y moldes de extrusión.
