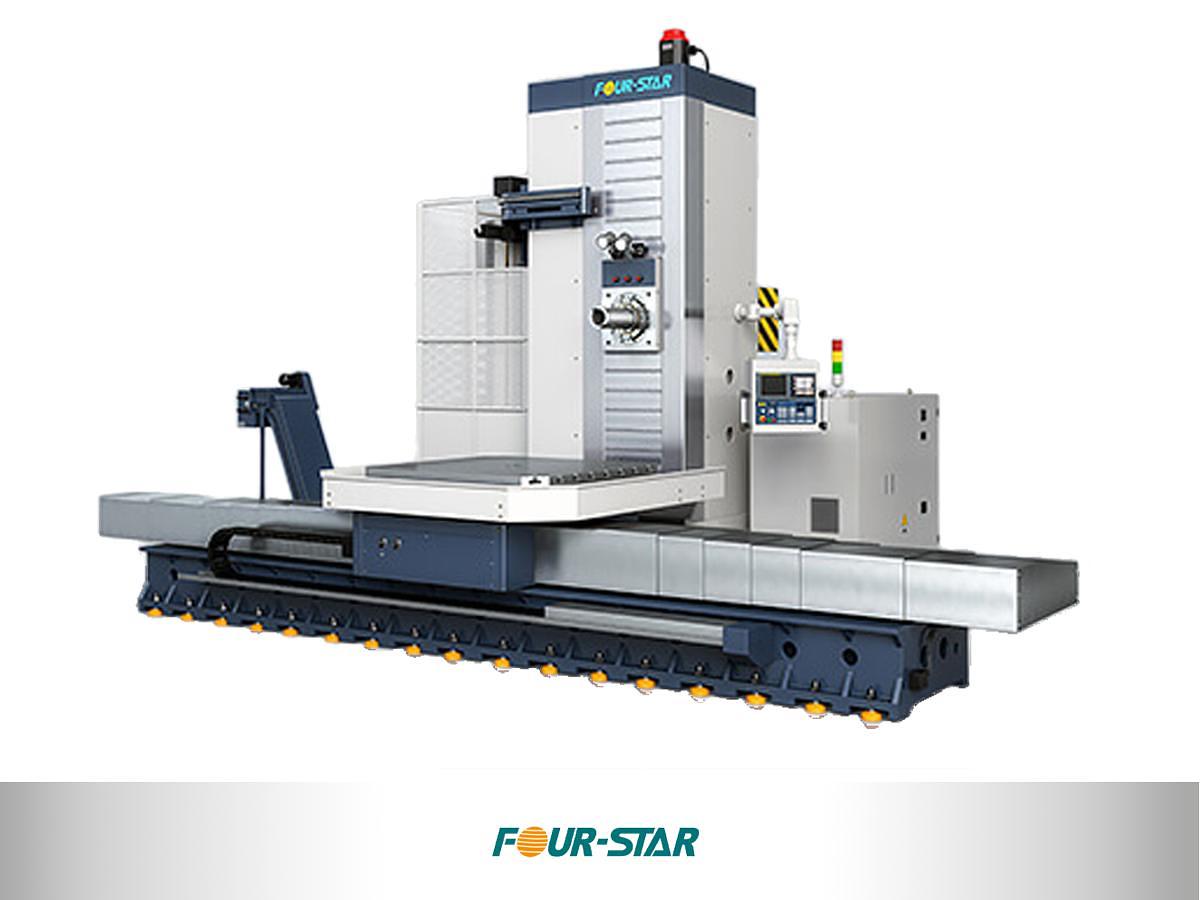

Mandrinadora fresadora horizontal CNC Four-Star TBM y TRM

Las series TBM y TRM de Four-Star son dos variantes de mandrinadora fresadora horizontal CNC de bancada en T diseñadas para el mecanizado de precisión de piezas de grandes dimensiones: carcasas de reductores, bloques de cilindros, carcasas de turbinas, bastidores de maquinaria pesada y componentes estructurales que requieren operaciones combinadas de mandrinado, fresado y taladrado en un único amarre.

La arquitectura de bancada en T combina el desplazamiento longitudinal de la mesa (eje X, 3.200 mm), el desplazamiento transversal de la columna (eje Z, 1.600 mm), el desplazamiento vertical del cabezal (eje Y, 2.000 mm) y la extensión del husillo (eje W), con la rotación de la mesa giratoria (eje B). Los ejes X y Z utilizan guías lineales de rodillos; el eje Y incorpora guías prismáticas (boxway) para maximizar la rigidez y la amortiguación bajo cargas de corte pesadas. Los cuatro ejes lineales llevan regla lineal como equipamiento estándar.

La distinción entre variantes reside en el eje W: la TBM opera con barra de mandrinado de Ø130 mm y recorrido W de 700 mm, idónea para mandrinado de precisión en agujeros de gran diámetro y profundidad; la TRM incorpora un carnero (RAM) de recorrido 800 mm, apoyado en cuatro vías de acero con rodamientos de rodillos INA, que ofrece mayor versatilidad para fresado facial y operaciones de mecanizado complejo.

La mesa giratoria de 1.800×2.000 mm soporta hasta 15 toneladas con indexación de 0,001°. El husillo gira hasta 2.500 rpm con 30/37 kW (continua/30 min) y par máximo de 2.055/2.535 Nm, accionado mediante caja de engranajes de dos etapas (1:5,5) más correa (1:1,5). El almacén ATC de 40 herramientas acepta herramientas de hasta 500 mm de longitud y 25 kg. La precisión de posicionamiento en ejes lineales es ±0,005 mm, con repetibilidad de ±0,0025 mm; el eje B alcanza ±5" en posicionamiento y ±4" en repetibilidad.

El control estándar es el FANUC 0iMF. Opcionalmente se pueden montar cabezales de 90°, universales, de contorneado (Cogsdill ZX) y de planeado, así como almacenes de 60 o 90 herramientas.

Las series TBM y TRM están orientadas a fabricantes de los sectores energético, petroquímico, naval, ferroviario y de maquinaria pesada que requieran mandrinado y fresado de alta precisión sobre piezas voluminosas en un único ciclo de mecanizado.
