Centro de mecanizado CNC de 5 ejes SIGMA serie Vortex

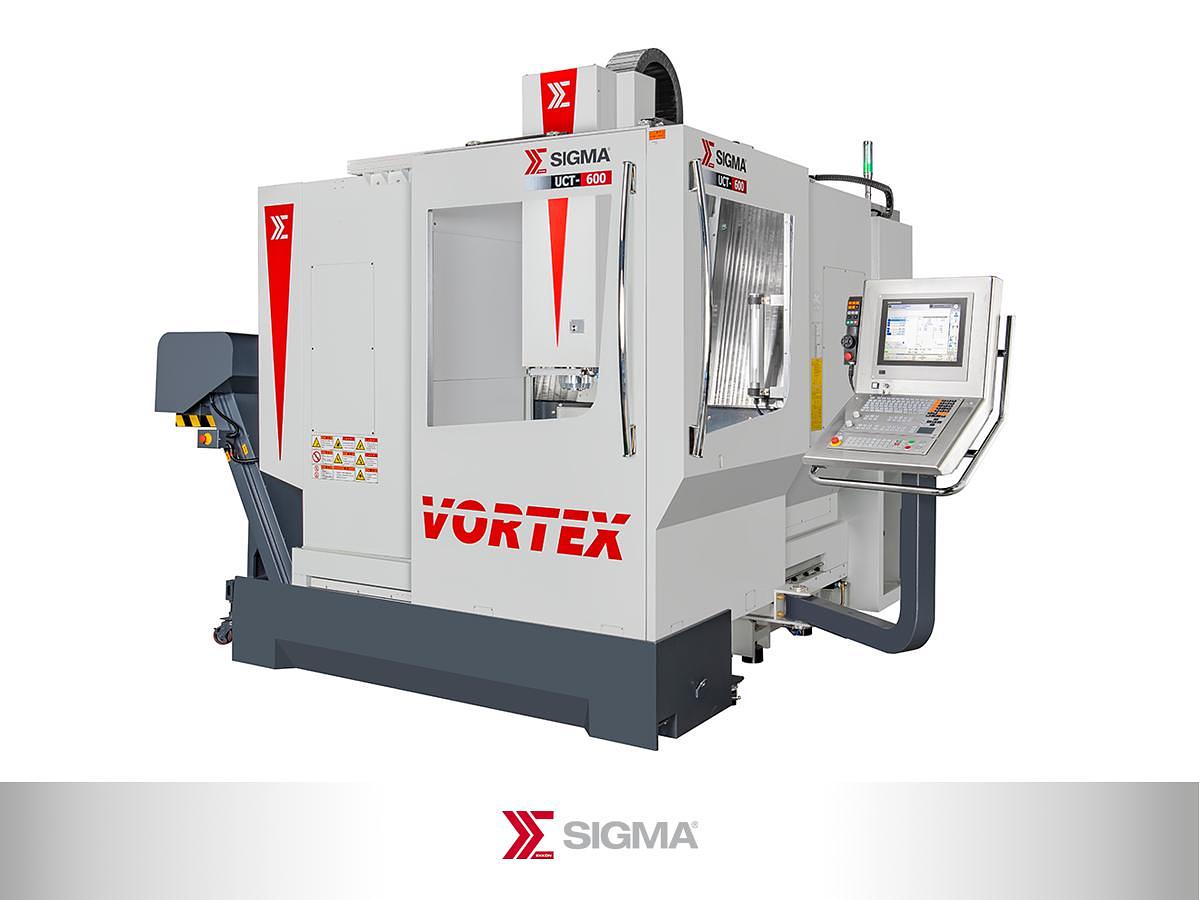

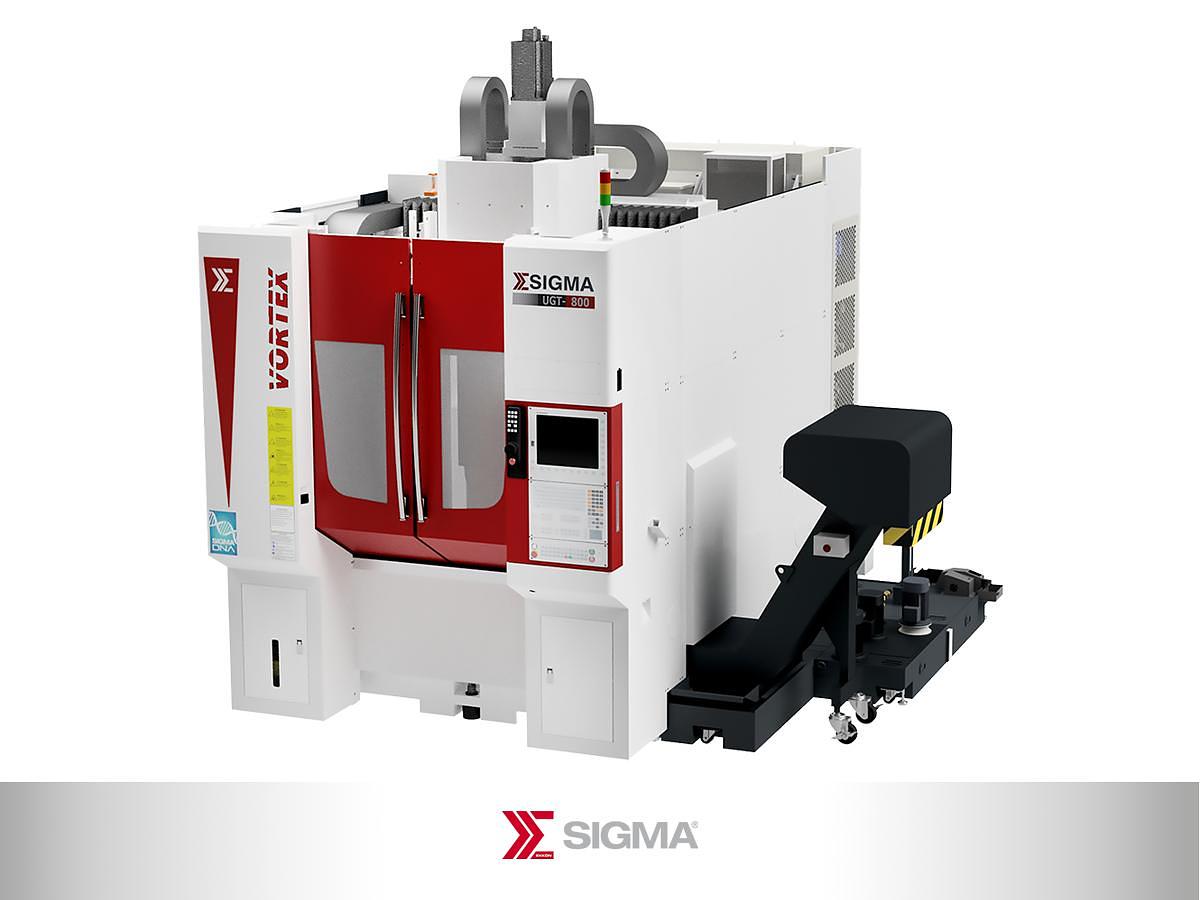

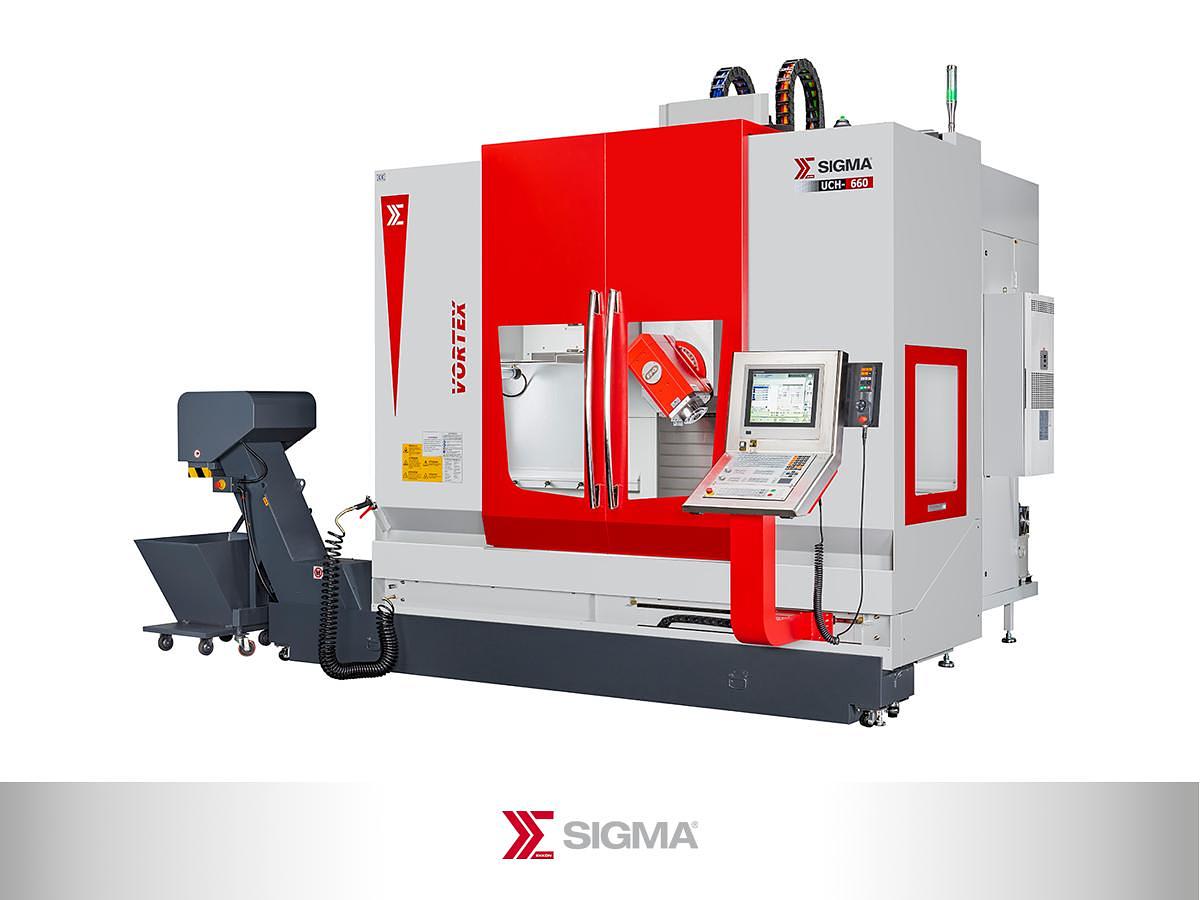

La serie Vortex de SIGMA agrupa cuatro modelos de centro de mecanizado vertical CNC de 5 ejes —UCT-250, UCT-600, UCH-660 y UGT-800— concebidos para el mecanizado de alta velocidad, alta precisión y acabado fino en piezas de geometría compleja. La gama cubre desde aplicaciones compactas en producción en serie hasta el mecanizado de grandes piezas para los sectores de automoción, aeronáutica, moldes y equipamiento médico.

La serie integra tres configuraciones estructurales según modelo: columna móvil con mesa giratoria A/C (UCT-250, UCT-600 y UGT-800), cabezal basculante con eje B y mesa rotatoria C (UCH-660), y estructura de tipo pórtico (UGT-800). En todas las configuraciones, los ejes lineales y rotativos se articulan con superposición de tres ejes para reducir los errores de posicionamiento espacial durante el mecanizado simultáneo de 5 ejes y mejorar la precisión de contorneado.

Los recorridos lineales van de 350 a 1.250 mm en X, de 300 a 935 mm en Y y de 250 a 950 mm en Z. El plato giratorio oscila entre Ø250 y Ø800 mm, con cargas admisibles de hasta 1.500 kg en eje C. El eje de inclinación A(B) opera en un rango de −90° a ±120° según modelo; el eje C completa 360°. El husillo alcanza entre 12.000 y 15.000 rpm mediante accionamiento directo (DDS) o husillo integrado, con potencias de 5,5/7,5 kW en el modelo más compacto hasta 29,5/67 kW en los de mayor capacidad. Las guías lineales de tipo rodillo en los tres ejes garantizan rigidez óptima a velocidades de avance rápido de hasta 50 m/min.

El ATC admite entre 24 y 50 herramientas, con portaherramientas cónico No. 30 o No. 40 (7/24) según modelo. La compatibilidad de control abarca HEIDENHAIN, FANUC y SIEMENS. La estructura se verifica mediante análisis por elementos finitos (FEM), y el proceso de montaje incluye la medición y compensación de los 43 errores geométricos propios de una máquina de 5 ejes con equipos de medición espacial 6D.

La serie Vortex está orientada a departamentos de mecanizado que procesan piezas complejas en aluminio, acero inoxidable, titanio u otros materiales de uso aeronáutico, con posibilidad de integración en células de producción automatizadas con robot de carga.
