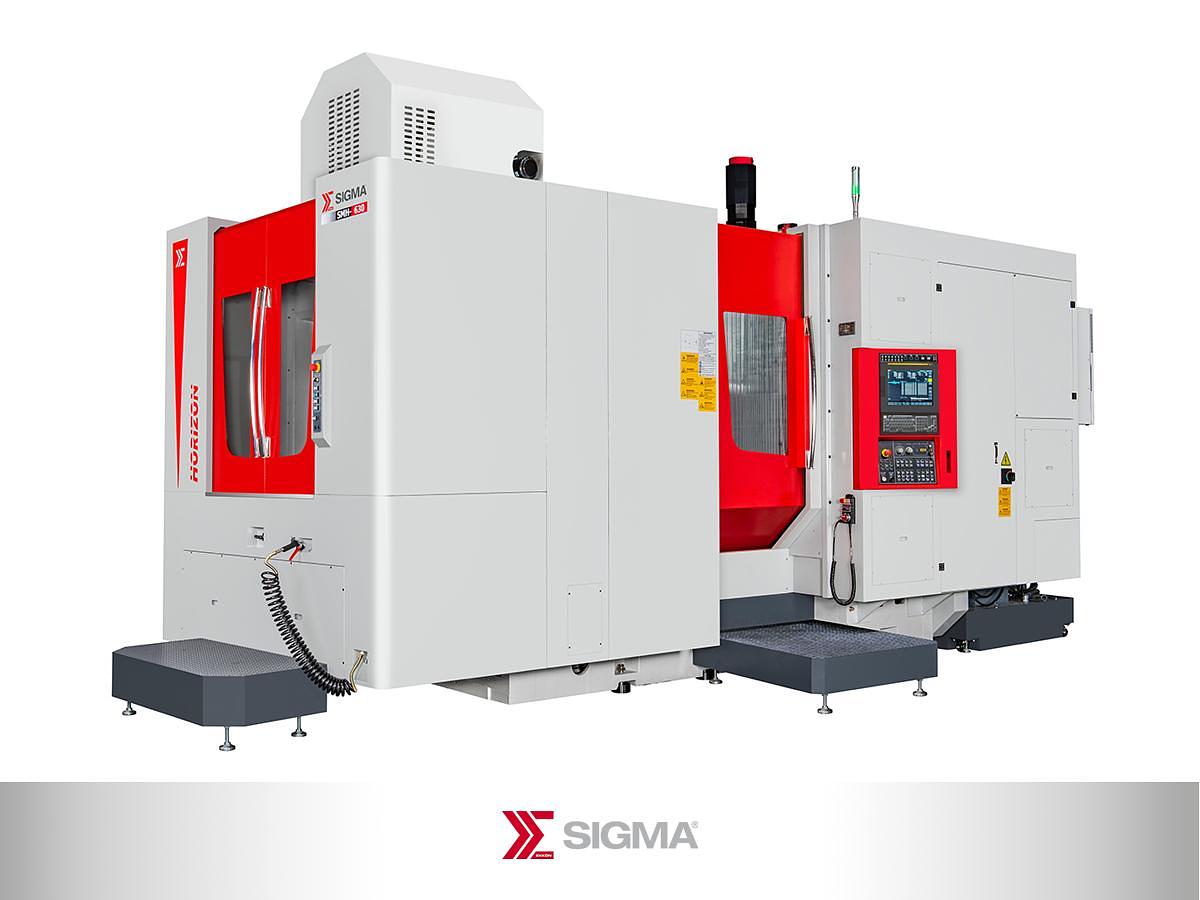

Centro de mecanizado horizontal CNC SIGMA serie Horizon

La serie Horizon de SIGMA es una gama de centros de mecanizado horizontal CNC formada por tres modelos —SMH-500, SMH-630 y SMH-800— diseñados para el mecanizado de alta velocidad y alto rendimiento en piezas prismáticas de producción en serie y moldes de precisión. La orientación horizontal del husillo, combinada con el sistema de doble palé rotativo (APC) estándar y el eje de indexación B con resolución de 0,001°, permite mecanizar múltiples caras de la pieza en una sola sujeción, con aplicación directa en automoción, aeronáutica, energía y fabricación de moldes.

La estructura adopta una base monobloque en T con construcción en caja de tres capas y nervios de refuerzo, diseñada para garantizar la máxima rigidez bajo cargas de mecanizado pesadas. Las guías lineales de tipo rodillo en los tres ejes combinan alta rigidez con baja fricción. En el eje X, el diseño de vías alto-bajo reduce la inercia de la columna y mejora la estabilidad estructural durante el mecanizado.

Los recorridos lineales van de 762 a 1.300 mm en X, de 710 a 1.020 mm en Y y de 800 a 1.100 mm en Z. Las mesas de palé oscilan entre 500×500 y 800×800 mm —con opción de 1.000×1.000 mm en el SMH-800—, con cargas admisibles de hasta 2.000 kg. El sistema APC incorpora 2 palés de cambio rotativo estándar en todos los modelos. El husillo opera a 10.000 rpm mediante accionamiento directo (DDS) en los modelos SMH-500 y SMH-630; el SMH-800 adopta transmisión por correa con caja de engranajes para aplicaciones de mecanizado pesado con alta exigencia de par, con velocidades de hasta 6.000 rpm. La potencia oscila entre 15/25 y 22/35 kW. La velocidad de avance rápido estándar es de 42–48 m/min, con opción de 60 m/min en los modelos SMH-500 y SMH-630. El ATC admite entre 40 y 60 herramientas con portaherramientas No. 40 o No. 50.

La serie Horizon está orientada a plantas de fabricación y talleres que producen piezas prismáticas de geometría compleja —bloques motor, culatas, carcasas de transmisión y componentes estructurales aeronáuticos— en series medianas y altas, donde el mecanizado en una sola sujeción y la reducción de tiempos de cambio de referencia son factores clave de rentabilidad.
